Systemy wózków kablowych ze stali nierdzewnej
![Wózek ciągnący, 30602067](/pliki/Komponenty_automatyki_przemyslowej/Systemy_wozkow_kablowych/image-thumb__63286__400_frame/Wozek-kablowy-stalowy-30602091_20.jpg)

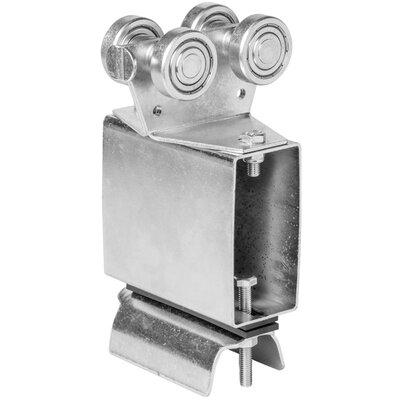

Wózek kablowy stalowy, ciągnący, szerokość 68 mm, 30602067
Producent: GIOVENZANA
Kod producenta: 30602067
Symbol produktu: GG-30602067000000
Materiał | Nylon, Stal nierdzewna |
![Łącznik szyn, 30602065](/pliki/Komponenty_automatyki_przemyslowej/Systemy_wozkow_kablowych/image-thumb__63279__400_frame/Lacznik-szyn-30602002_34.jpg)
Łącznik szyn, stal nierdzewna, 30602065
Producent: GIOVENZANA
Kod producenta: 30602065
Symbol produktu: GG-30602065000000
Materiał | Stal nierdzewna |
![Szyna nośna typu C, 30602061](/pliki/Komponenty_automatyki_przemyslowej/Systemy_wozkow_kablowych/image-thumb__63281__400_frame/Szyna-nosna-30602001_4.jpg)

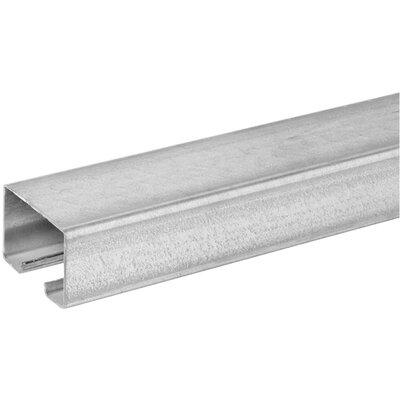

Szyna nośna typu C, długość 3 m, 39x56 mm, maksymalne obciążenie 140 kg/m, stal nierdzewna, 30602061
Producent: GIOVENZANA
Kod producenta: 30602061
Symbol produktu: GG-30602061000000
Materiał | Stal nierdzewna |
![Podwieszacz do szyny, 30602063](/pliki/Komponenty_automatyki_przemyslowej/Systemy_wozkow_kablowych/image-thumb__63277__400_frame/Uchwyt-do-szyny-30602003.jpg)
Uchwyt do szyny (41 mm), mocowanie boczne, 30602063
Producent: GIOVENZANA
Kod producenta: 30602063
Symbol produktu: GG-30602063000000
Materiał | Stal nierdzewna |
![Wózek plastikowy, 30602064](/pliki/Komponenty_automatyki_przemyslowej/Systemy_wozkow_kablowych/image-thumb__63284__400_frame/Wozek-kablowy-plastikowy-30602069_70.jpg)

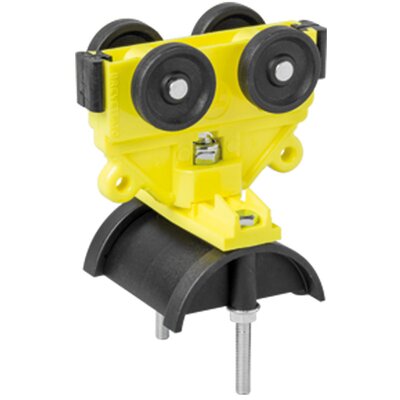

Wózek kablowy plastikowy, szerokość 55 mm, maksymalne obciążenie 20 kg, maksymalna prędkość 60 m/min, 30602064
Producent: GIOVENZANA
Kod producenta: 30602064
Symbol produktu: GG-30602064000000
Materiał | Nylon, Stal nierdzewna |
![Stoper końcowy, 30602068](/pliki/Komponenty_automatyki_przemyslowej/Systemy_wozkow_kablowych/image-thumb__63282__400_frame/Stoper-koncowy-30602038.jpg)
Stoper końcowy, stal nierdzewna, 30602068
Producent: GIOVENZANA
Kod producenta: 30602068
Symbol produktu: GG-30602068000000
Materiał | Nylon |
![Zacisk końcowy, 30602066](/pliki/Komponenty_automatyki_przemyslowej/Systemy_wozkow_kablowych/image-thumb__63287__400_frame/Zacisk-koncowy-30602071_72.jpg)
Zacisk końcowy, szerokość 55 mm, stal nierdzewna, 30602066
Producent: GIOVENZANA
Kod producenta: 30602066
Symbol produktu: GG-30602066000000
Materiał | Nylon, Stal nierdzewna |
![Łącznik szyn, podwójny, 30602062](/pliki/Komponenty_automatyki_przemyslowej/Systemy_wozkow_kablowych/image-thumb__63279__400_frame/Lacznik-szyn-30602002_34.jpg)
Łącznik szyn podwójny, dla szyn powyżej 50 m, stal nierdzewna, 30602062
Producent: GIOVENZANA
Kod producenta: 30602062
Symbol produktu: GG-30602062000000
Materiał | Stal nierdzewna |
Do ruchomych odbiorników niezbędne jest zastosowanie odpowiedniego zasilania. Do tego celu powszechnie wykorzystuje się systemy wózków kablowych i szynoprzewody, które doskonale sprawdzają się w tego typu przeznaczeniu. Szynoprzewody stosuje się w przemyśle do zasilania suwnic i wciągników, a systemy wózków kablowych można też stosować w innych aplikacjach, takich jak np.: w myjniach samochodowych, liniach galwanizacyjnych i innych odbiornikach ruchomych.
Rozwiązanie zasilania w trudnych warunkach i dobór parametrów
Systemy wózków kablowych są doskonałym rozwiązaniem dla wszystkich aplikacji ruchomych, w trudnodostępnych obszarach z ograniczonym miejscem.
Przemysł jest bardzo zróżnicowany, ale w każdym miejscu konieczne jest doprowadzenie zasilania. W branżach, gdzie instalacje są narażone na trudne otoczenie i ciężkie warunki pracy, doskonale sprawdzają się systemy wózków kablowych ze stali nierdzewnej.
Są one skonstruowane z najwyższej jakości stali nierdzewnej i nylonu, dzięki czemu są odporne na niekorzystne warunki. Wózki są prowadzone na szynach (ceownika), które są połączone w jedną trasę za pomocą łączników szyn ze stali nierdzewnej i przymocowane przez uchwyt do szyny ze stali nierdzewnej.
Dobór parametrów dla systemu wózków kablowych
Producent dostępnych systemów wózków kablowych, firma Giovenzana, przygotowała dla projektantów pomoc w postaci specjalistycznych schematów. Za ich pomocą w odpowiedni sposób można dobrać wszystkie niezbędne elementy:
- określić ilość wózków kablowych potrzebnych do danej linii,
- uwzględnić obciążalność każdego wózka, w zależności od ciężaru kabla,
- ustalić wysokość pętli kabla,
- wyliczyć potrzebną długość na torze postojowym dla wózków kablowych itd.
Obliczenia są niezbędne dla swobodnego połączenia dwóch końców linii zasilającej, zarówno stacjonarnego, jak i mobilnego. Dokładnie dobrane parametry dają gwarancję zasilania i bezpieczeństwo pracy dla maszyn i operatorów.
Wózki kablowe – różne rodzaje
W zależności od miejsca zastosowania i od warunków pracy dobiera się systemy wózków kablowych, które będą spełniały oczekiwania. Do wyboru jest kilka możliwości:
- Systemy wózków kablowych do stref zagrożonych wybuchem – skonstruowane zgodnie z wymaganiami certyfikatu Ex, ze względów bezpieczeństwa stosowane do dostarczania zasilania w strefach zagrożonych wybuchem (np. w automatycznych lakierniach,
- Systemy wózków kablowych do prowadnic ceowych – do stosowania wewnątrz budynków, jako standardowy system prowadzenia kabli na wózkach podwieszonych w prowadnicach,
- Systemy wózków kablowych podwieszane na linie – do stosowania w systemach z mniejszym obciążeniem, lekka konstrukcja, zajmuje mało miejsca, a nośnikiem wózka kablowego jest linka stalowa.
Dostępne systemy mogą być wykorzystywane w wielu aplikacjach do zasilania odbiorników ruchomych.
Funkcjonalne systemy zasilania na wózkach kablowych
Systemy wózków kablowych są wykonane z materiałów najwyższej jakości i charakteryzuje je długa żywotność. Posiadają niezbędne certyfikaty i spełniają wysokie normy bezpieczeństwa.
Korzyści z zastosowania firanek kablowych do zasilania:
- są wszechstronne, co pozwala na tworzenie torów linii zasilających w linii prostej i po łuku,
- za ich pomocą można tworzyć nawet bardzo długie tory zasilające i dowolnie konfigurować, a przy tym nie zajmują wiele miejsca,
- są bardzo proste w instalacji,
- mają szerokie spektrum zastosowania,
- nie kolidują z obszarem roboczym zasilanych odbiorników.
Zachęcamy też do zapoznania się z pełną ofertą urządzeń i elementów automatyki przemysłowej oraz elementów sterowniczych. Nasi doradcy techniczni odpowiedzą na Państwa pytania i pomogą w doborze odpowiednich akcesoriów. Zapraszamy do współpracy!
