Ogranicznik przepięć typ 1+2+3, warystor, HLSA12,5-275/3+0 M

Symbol produktu: HK-16083-00000000
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent HAKEL-TRADE
Kod producenta HLSA12,5-275/3+0 M
Typ 1+2+3
Seria HLSA12,5
Układ sieci TN-C Tak
Liczba przewodów (bez uziemienia) 3
Znamionowy prąd wyładowczy - wartość szczytowa (8/20) [kA] 25
Maksymalny prąd wyładowczy (8/20) [kA] 50
Znamionowe napięcie AC [V] 275
Znamionowe napięcie DC [V] 350
Najwyższe napięcie trwałej pracy AC [V] 275
Najwyższe napięcie trwałej pracy DC [V] 350
Wytrzymałość zwarciowa (Isccr) [kA] 60
Sposób montażu Szyna montażowa DIN TH-35 mm
Ze stykiem do zdalnej sygnalizacji Nie
Sygnalizacja zadziałania na urządzeniu Optyczny
Typ 1 Tak
Typ 2 Tak
Typ 3 Tak
Stopień ochrony (IP) Stopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. IP20
Oznaczenie CE Oznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. Tak
Certyfikat UL Certyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. Tak
Certyfikat ATEX Certyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. Nie
Jednostka sprzedażowa Sztuki
Rozwiń listę atrybutów

Ogranicznik przepięć, model HLSA12,5-275/3+0 M.

Ograniczniki prądu piorunowego i przepięć typu T1+T2+T3. Produkty składają się z warystorów o dużej zdolności wyładowczej. HLSA12,5 w wersjach 1+1, 3+1 i HLSA12,5G są one dodatkowo połączone z iskiernikiem, który zapewnia zerowy prąd upływu przez przewód PE. Nadaje się do obiektów o rozważanym poziomie ochrony LPL III i LPL IV. Urządzenie instaluje się na granicy stref LPZ 0 – LPZ 1 i wyższych, jak najbliżej wejścia okablowania do obiektu – rozdzielnic głównych. Jeżeli ogranicznik T1+T2+T3 jest zainstalowany w rozdzielnicy głównej, konieczne jest również zainstalowanie ograniczników T2 i T3 w rozdzielnicach podrzędnych. Jeśli produkt zawiera dwa zaciski PE (lub PEN), nie wolno go używać jako mostka PE (PEN). Oznaczenie M określa konstrukcję z wymiennym modułem.

Cechy:

  • Montaż: na szynę DIN TH-35
  • Odpowiedni dla sieci: TN-C
  • Materiał obudowy: poliamid PA6 (klasa palności UL94 V-0)
  • Przekrój przewodów (drut): od 1,5 do 25 mm²
  • Przekrój przewodów (linka): od 1,5 do 16 mm²
  • Minimalny przekrój przewodu ochronnego (PE) : dla T1 - 16 mm², dla T2 - 6 mm²
  • Wytrzymałość zwarciowa (Isccr): 60 kA
  • Liczba przewodów (bez uziemienia): 3
  • Najwyższe napięcie trwałej pracy AC: 275 V
  • Najwyższe napięcie trwałej pracy DC: 350 V
  • Stopień ochrony: IP20
  • Temperatura pracy: od -40°C do 70°C
  • Odpowiedni dla poziomu III lub IV LPL
  • Strefa ochrony odgromowej: LPZ0, LPZ1, LPZ2, LPZ3

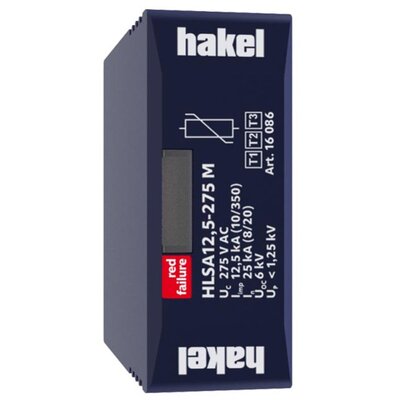

  • Wersja z wymiennym modułem (M)

Zalety:

  • Może pracować w dowolnej pozycji
  • Długa żywotność: > 100 000 h
  • Zaprojektowany zgodnie z normą IEC 61643-11:2011
  • Doskonale chroni instalacje przed przepięciami
