Ogranicznik przepięć typ 2+3, warystor, HSA-275/4+0 M

Symbol produktu: HK-HSA-275-4-0-M0
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 849 80 41

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent HAKEL-TRADE
Kod producenta HSA-275/4+0 M
Typ 2+3
Seria HSA
Układ sieci TN-S Tak
Liczba przewodów (bez uziemienia) 4
Znamionowy prąd wyładowczy - wartość szczytowa (8/20) [kA] 20
Maksymalny prąd wyładowczy (8/20) [kA] 50
Znamionowe napięcie AC [V] 275
Znamionowe napięcie DC [V] 350
Najwyższe napięcie trwałej pracy AC [V] 275
Najwyższe napięcie trwałej pracy DC [V] 350
Wytrzymałość zwarciowa (Isccr) [kA] 60
Sposób montażu Szyna montażowa DIN TH-35 mm
Ze stykiem do zdalnej sygnalizacji Nie
Sygnalizacja zadziałania na urządzeniu Optyczny
Typ 1 Nie
Typ 2 Tak
Typ 3 Tak
Stopień ochrony (IP) ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. IP20
Oznaczenie CE ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. Tak
Certyfikat UL ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. Tak
Certyfikat ATEX ⓘCertyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. Nie
Jednostka sprzedażowa Sztuki
Rozwiń listę atrybutów

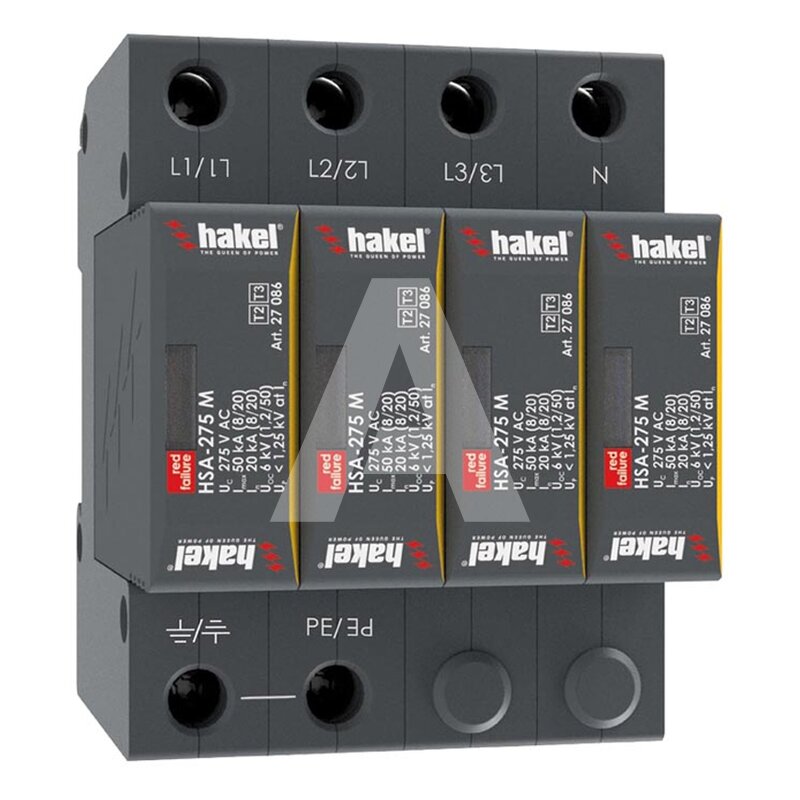

Ogranicznik przepięć, model HSA-275/4+0 M.

Zapewnia wyrównanie potencjałów typu T2+T3 i redukuje przepięcia łączeniowe, indukowane i szczątkowe w sieciach nn. Składa się z warystorów o dużej zdolności wyładowczej. W wersjach 1+1, 3+1 jest one dodatkowo połączony z iskiernikiem, który zapewnia zerowy prąd upływu przez przewód PE. Instalowany są na granicy stref LPZ 1 – LPZ 3, do rozdzielnic podrzędnych i szaf sterowniczych. Jeśli produkt zawiera dwa zaciski PE (lub PEN), nie wolno go używać jako mostka PE (PEN). Oznaczenie M określa konstrukcję z wymiennym modułem..

Cechy:

  • Montaż: na szynę DIN TH-35
  • Odpowiedni dla sieci: TN-S
  • Materiał obudowy: poliamid PA6 (klasa palności UL94 V-0)
  • Przekrój przewodów (drut): od 1,5 do 25 mm²
  • Przekrój przewodów (linka): od 1,5 do 16 mm²
  • Minimalny przekrój przewodu ochronnego (PE) : dla T2 - 6 mm²
  • Wytrzymałość zwarciowa (Isccr): 60 kA
  • Liczba przewodów (bez uziemienia): 4
  • Najwyższe napięcie trwałej pracy AC: 275 V
  • Najwyższe napięcie trwałej pracy DC: 350 V
  • Stopień ochrony: IP20
  • Temperatura pracy: od -40°C do 70°C
  • Odpowiedni dla poziomu III lub IV LPL
  • Strefa ochrony odgromowej: LPZ1, LPZ2, LPZ3
  • Wersja z wymiennym modułem (M)

Zalety:

  • Może pracować w dowolnej pozycji
  • Długa żywotność: > 100 000 h
  • Zaprojektowany zgodnie z normą IEC 61643-11:2011
  • Doskonale chroni instalacje przed przepięciami
