System wygrodzeń bezpieczeństwa seria AdaptaGuard
Zapytaj o produkt
Zapytaj o produkt
| Producent | SATECH |
| Kod producenta | SATECH-AdaptaGuard |
| Typ | System wygrodzenia bezpieczeństwa |
| Seria | AdaptaGuard |

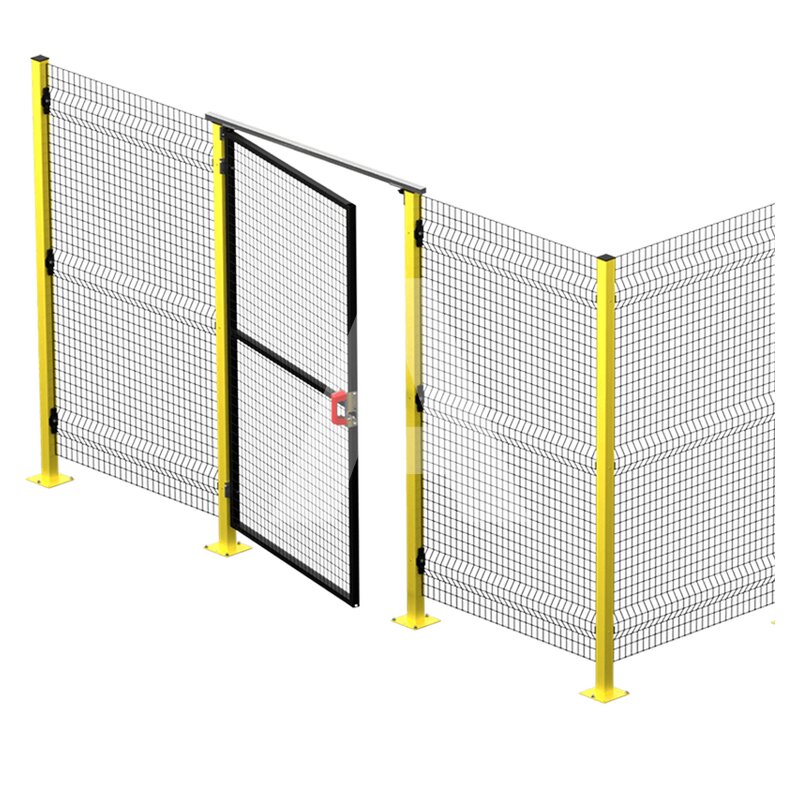

System wygrodzeń bezpieczeństwa, seria AdaptaGuard.
AdaptaGuard to modułowy system osłon maszyn, zaprojektowany z myślą o wysokim poziomie bezpieczeństwa i wytrzymałości w środowiskach przemysłowych. Bezramowy panel wykonany z drutu stalowego o grubości 4 mm jest wzmocniony poprzecznymi fałdami, co zapewnia solidność i odporność na uderzenia mechaniczne. System spełnia normy bezpieczeństwa EN ISO 13857, co czyni go idealnym rozwiązaniem w obszarach o wysokim ryzyku kontaktu z elementami niebezpiecznymi. Osłony są szybkie w montażu dzięki zastosowaniu uniwersalnych słupków i ergonomicznie zaprojektowanych mocowań, które można dostosować do różnych układów przestrzennych. Dzięki bezramowej konstrukcji możliwe jest również dopasowanie (docięcie) rozmiaru paneli na miejscu. Małe otwory w panelach (28x64 mm) umożliwiają bezpieczną instalację w odległości 200 mm od strefy niebezpiecznej
Cechy:

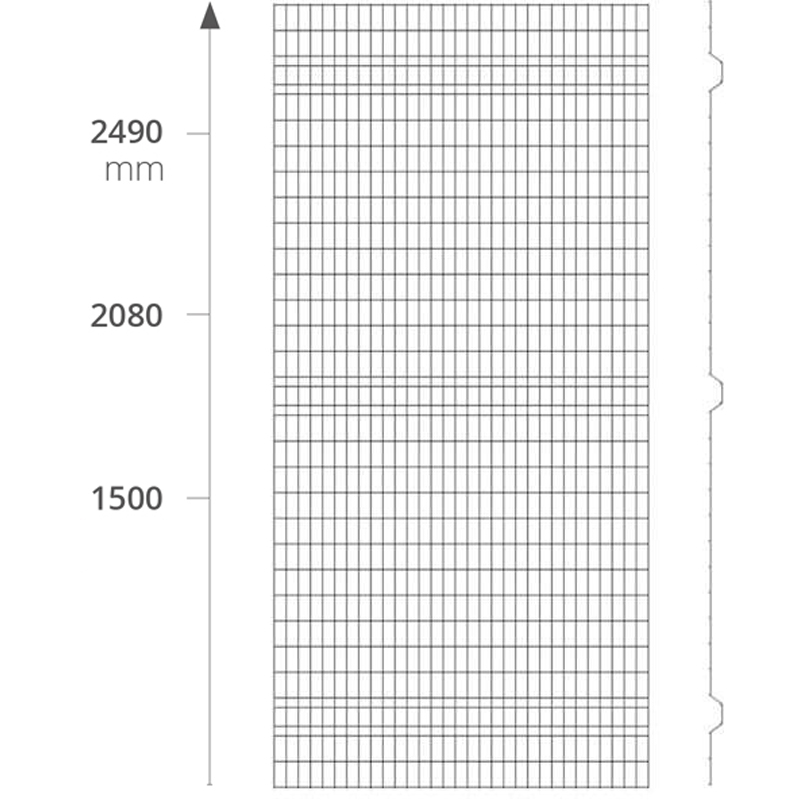

- Panele:
- siatka: 32x68x4 mm
- dostępna wysokość: 2080, 2490 mm
- dostępna szerokość: 196, 292, 676, 772, 996, 1188, 1476, 1988 mm - Słupki:
- przekrój: 50x50x1,5 mm
- dostępna wysokość: 1640, 2240, 2640 mm
- stopa: 120x120x8 mm (spawana z 4 punktami mocowania) - Powłoka: malowane proszkowo farbą epoksydowo-poliestrową (do użytku wewnętrznego)
- Kolory:
- czarny (RAL 9005)
- żółty (RAL 1021)
- Szary (RAL 7035)
- niestandardowe (na zamówienie)
Zalety:
- Wysoka jakość wykonania
- Bezramowa konstrukcja umożliwia proste dopasowanie (docięcie) rozmiarów paneli na miejscu
- Ergonomiczne mocowania z nylonu i włókna szklanego o wysokiej wytrzymałości
- Jeden typ słupka do montażu liniowego, kątowego i drzwiowego, co redukuje czas instalacji o 30%
- Łatwa konfiguracja systemu do różnych wymiarów maszyn i przestrzeni
- Szybkość i wydajność instalacji - proste łączniki i elementy montażowe umożliwiają szybkie i intuicyjne składanie systemu
- Opcjonalne płyty bazowe umożliwiają poziomowanie systemu na nierównych powierzchniach
- Zgodność z normą EN ISO 13857
- Rozmiar oczka: 32 x 50 x 4 mm
- Lakierowanie: proszkowe epoksydowo-poliestrowe (do użytku wewnętrznego)
Wymiary
Szerokość: 196, 292, 676, 772, 996, 1 188, 1 476, 1 988 mm
Wysokość: 1 480, 2 080, 2 480 mm

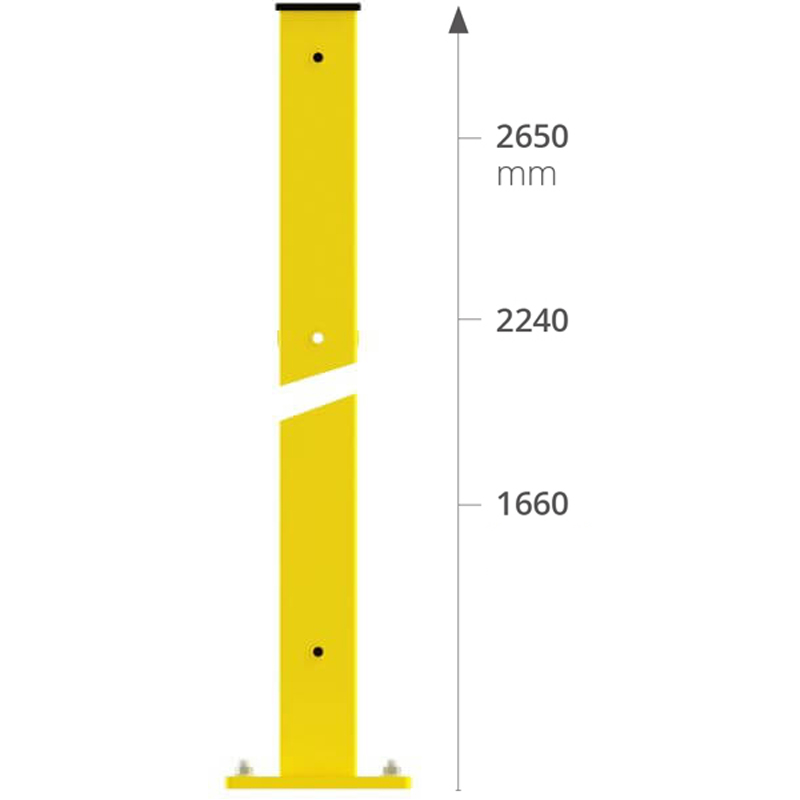

- Kolumna: 50 x 50 x 1,5 mm
- Podstawa: spawana, 3 punkty mocowania do podłoża, 140 x 140 x 5 mm
- Lakierowanie: proszkowe epoksydowo-poliestrowe (do użytku wewnętrznego)
Wymiary
Wysokość: 1 640, 2 240, 2 640 mm
Całkowita wysokość ochrony: 1 620 / 2 220 / 2 620 mm
Satech zapewnia, że wszystkie nasze systemy wygrodzeń bezpieczeństwa są zgodne z obowiązującymi normami międzynarodowymi, w tym EN ISO 14120 i EN ISO 13857, co gwarantuje ich wysoką jakość, funkcjonalność i pełne bezpieczeństwo użytkowników. Dzięki temu nasze produkty spełniają wymagania dotyczące projektowania, wytrzymałości oraz ochrony przed dostępem do stref niebezpiecznych.
EN ISO 14120 (Wyciąg)
Ogólne wymagania dotyczące projektowania i budowy osłon stałych i ruchomych.
Usuwanie
EN ISO 14120-5.3.9
Części konstrukcyjne wygrodzeń bezpieczeństwa Satech zostały zaprojektowane w sposób umożliwiający ich usunięcie jedynie przy użyciu narzędzi, co zapobiega łatwemu demontażowi i zapewnia trwałość oraz bezpieczeństwo konstrukcji.
Sztywność
EN ISO 14120-5.4.3
Wygrodzenia Satech są projektowane tak, aby ramy osłon i materiały wypełniające tworzyły sztywną i stabilną konstrukcję, eliminując ryzyko odkształceń oraz zapewniając bezpieczeństwo użytkowania.
Zabezpieczenie przed wspinaniem
EN ISO 14120-5.18
Konstrukcja paneli wygrodzeń Satech, w tym gęsta siatka i brak poziomych elementów, zapobiega wspinaniu się na osłonę, zgodnie z wymaganiami normy.
Ergonomia
EN ISO 14120, 5.2.5.3
Systemy wygrodzeń Satech uwzględniają zasady ergonomii, co zwiększa komfort użytkowania, zmniejsza obciążenie fizyczne operatorów i wpływa na poprawę bezpieczeństwa w miejscu pracy.
Wytrzymałość
EN ISO 14120, 5.4.2
Wygrodzenia Satech charakteryzują się dużą odpornością na uderzenia i wibracje dzięki solidnym podstawom oraz mocnej konstrukcji, co zapewnia ich długotrwałą trwałość w trudnych warunkach.
Redukcja hałasu
EN ISO 14120, 5.16
Materiały użyte w konstrukcji wygrodzeń Satech zostały dobrane tak, aby redukować hałas i wibracje oraz minimalizować efekty rezonacji, co poprawia komfort pracy w otoczeniu maszyn.
Widoczność maszyny
EN ISO 14120-5.9
W przypadku potrzeby obserwacji pracy maszyny przez osłonę, wygrodzenia Satech są wykonane z materiałów o odpowiednich właściwościach optycznych. Siatki posiadają odpowiednią wielkość oczek oraz kolor, zapewniając dobrą widoczność i bezpieczeństwo operatorów.
EN ISO 13857 (Wyciąg)
Odległości bezpieczeństwa zapobiegające sięganiu kończyn górnych i dolnych do stref niebezpiecznych.
Sięganie ponad konstrukcję ochronną
EN ISO 13857, 4.2.2
Konstrukcja wygrodzeń Satech zapobiega sięganiu kończynami do stref niebezpiecznych, zgodnie z wymaganiami normy, dzięki odpowiedniej wysokości osłon.
Sięganie przez otwory o regularnym kształcie
EN ISO 13857, 4.2.4.1
Wygrodzenia Satech projektowane są w taki sposób, aby odległości między elementami konstrukcji zapobiegały sięganiu kończynami przez otwory o regularnym kształcie, zapewniając bezpieczeństwo użytkownika.
Dostęp kończynami dolnymi
EN ISO 13857, 4.3
Systemy wygrodzeń Satech zapewniają odpowiednie odległości, które uniemożliwiają dostęp kończyn dolnych do stref niebezpiecznych, zgodnie z normą.
