Wkładka złącza przemysłowego 44.27, męska, zaciskowa, 24+PE, 10 A, 250 V, CDDM 24

Symbol produktu: ILM-CDDM240000000
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent ILME
Kod producenta CDDM 24
Seria CDD
Typ produktu Wkładka
Rodzaj (męski/żeński) Męski
Grupa złączy 6B
Rozmiar złącza 44.27
Masa [g] 40
Napięcie znamionowe [V] 250
Prąd znamionowy na pin/kontakt [A] 10
Znamionowe napięcie udarowe [kV] 4
Oporność styku Rc (mΩ) ≤ 3
Rezystancja izolacji [GΩ] ≥ 10
Maksymalny moment dokręcania śrub mocujących [Nm] 0,5
Liczba pinów 24+PE
Kontakt/pin - PE Tak
Rodzaj połączenia pinów Zaciskowe
Trwałość (liczba cykli połączeń) ≥ 500
Materiał wkładki Poliwęglan
Kolor wkładki Szary
Klasa palności materiału izolacyjnego zgodna z UL94 Klasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. V0
Stopień ochrony (IP) Stopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. IP20
Stopień ochrony (IP) z obudową Stopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. IP65, IP66, IP68, IP69
Zakres temperatury pracy [°C] -40..125
Stopień zanieczyszczenia Stopień zanieczyszczenia to klasyfikacja stosowana dla urządzeń elektrycznych i elektronicznych, takich jak złącza przemysłowe, czujniki, moduły interfejsowe itp., która określa poziom zanieczyszczeń mogących występować w środowisku, w którym te urządzenia są instalowane i eksploatowane. Wartość liczbowa (od 1 do 4) stopnia zanieczyszczenia wskazuje na poziom zagrożeń środowiskowych. 2
Oznaczenie CE Oznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. Tak
Certyfikat UL Certyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. Tak
Certyfikat UL - dodatkowe info ECBT2
Certyfikat RoHS Certyfikat RoHS potwierdza zgodność produktu z dyrektywą Unii Europejskiej, ograniczającą obecność szkodliwych substancji w produktach elektrycznych i elektronicznych, takich jak ołów, kadm, rtęć, sześciowartościowy chrom (Cr) 6+, PBB, PBDE. Zapewnia, że produkty są bezpieczne dla użytkowników i środowiska. Nie
Certyfikat CSA Certyfikat CSA to kanadyjski odpowiednik norm UL – amerykańskiego systemu certyfikacji mającego na celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów elektrycznych i elektronicznych. Tak
Certyfikaty CQC, CSAc, DNV, BV, EAC
Ilość sztuk w opakowaniu 10
Rozwiń listę atrybutów

Wkładka złącza przemysłowego, model CDDM 24.

Wkładka złącza przemysłowego, męska, przeznaczona do złącza o wymiarach 44.27, grupa złączy 6B. Wkładka jest częścią złącza - całość tworzy wraz z odpowiednią obudową. Złącza przemysłowe mają szerokie zastosowanie w środowiskach, gdzie wymagana jest niezawodność połączeń elektrycznych w trudnych warunkach przemysłowych.

Cechy:

  • Materiał wkładki: poliwęglan
  • Kolor: szary
  • Połączenie: zaciskowe
  • Liczba pinów: 24+PE
  • Napięcie znamionowe: 250 V
  • Prąd znamionowy: 10 A
  • Rozmiar złącza: 44.27
  • Grupa złączy: 6B
  • Zakres temperatury pracy: od -40°C do 125°C
  • Klasa palności: V0

Zalety:

  • Doskonałe dopasowanie do odpowiedniego złącza
  • Bezpieczna w użytkowaniu
  • Wysoka niezawodność
  • Dobra jakość wykonania
  • Certyfikaty: CE, UL ECBT2, CQC, CSAc, DNV, BV, EAC

Karta katalogowa

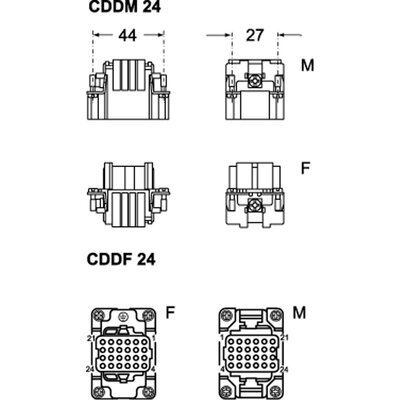

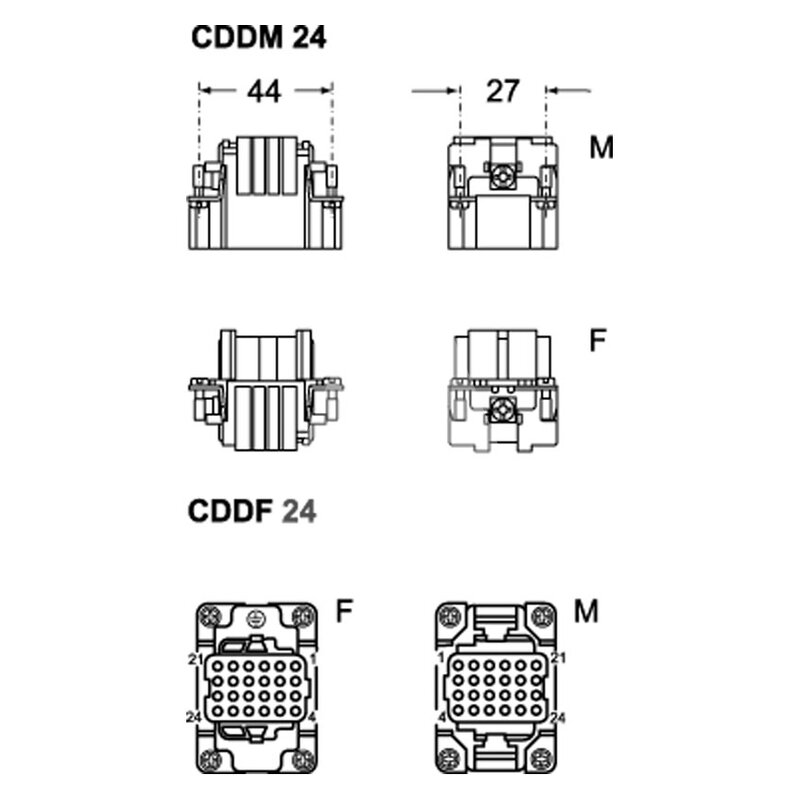

Rysunek techniczny
