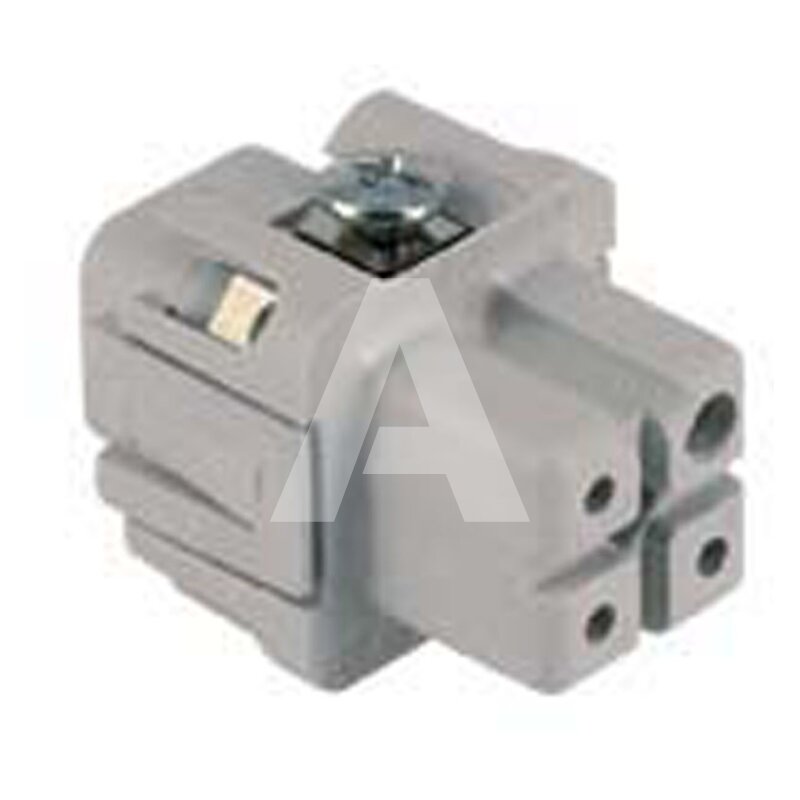

Wkładka złącza przemysłowego 21.21, żeńska, śrubowa, 3 pin + PE, 10 A, 230/400 V, CKF 03
Generuj informacje o produkcie
Porównaj produkt
Zapytaj o produkt
Zapytaj o produkt
| Producent | ILME |
| Kod producenta | CKF 03 |
| Seria | CK |
| Typ produktu | Wkładka |
| Rodzaj (męski/żeński) | Żeński |
| Rozmiar złącza | 21.21 |
| Napięcie znamionowe [V] | 230..400 |
| Prąd znamionowy na pin/kontakt [A] | 10 |
| Znamionowe napięcie udarowe [kV] | 4 |
| Oporność styku Rc (mΩ) | ≤ 2 |
| Rezystancja izolacji [GΩ] | ≥ 10 |
| Maksymalny moment dokręcania śrub mocujących [Nm] | 0,5 |
| Maksymalny moment dokręcania styku [Nm] | 0,5 |
| Przekrój przewodu [mm²] | 0,75..2,5 |
| Długość odizolowania [mm] ⓘDługość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów. | 6 |
| Zakres przekrojów wg AWG ⓘAmerican Wire Gauge (AWG) – jest to znormalizowany system średnic przewodów elektrycznych stosowany w Stanach Zjednoczonych. Przekrój przewodu bezpośrednio przenosi się na maksymalne natężenie prądu, jakie może bezpiecznie przepłynąć przez przewód. | 18..14 |
| Liczba pinów | 3+PE |
| Kontakt/pin - PE | Tak |
| Rodzaj połączenia pinów | Śrubowe |
| Trwałość (liczba cykli połączeń) | ≥ 500 |
| Materiał wkładki | Poliwęglan |
| Materiał styków | Stopy miedzi |
| Materiał pokrycia pinów (powłoka) | Posrebrzany, toczony |
| Kolor wkładki | Szary |
| Klasa palności materiału izolacyjnego zgodna z UL94 ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. | V1 |
| Stopień ochrony (IP) ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. | IP20 |
| Stopień ochrony (IP) z obudową ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. | IP44, IP66, IP67, IP68, IP69 |
| Zakres temperatury pracy [°C] | -40..100 |
| Stopień zanieczyszczenia | 3 |
| Certyfikaty | CSA, CQC, DNV-GL, BV, EAC, UL |
| Certyfikat UL ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. | ECBT2 |
| Ilość sztuk w opakowaniu | 40 |
| Jednostka sprzedażowa | Opakowania |
Rozwiń listę atrybutów
Wkładka złącza przemysłowego, model CKF 03. Wkładka żeńska, przeznaczona dla złącza w rozmiarze 21.21.
Cechy:
- Materiał wkładki: poliwęglan
- Kolor: szary
- Materiał styków: stopy miedzi, piny posrebrzane, toczone
- Połączenie: śrubowe
- Liczba pinów: 3 + PE
- Przekrój przewodu: od 0,75 do 2,5 mm²
- Napięcie znamionowe: 230/400 V
- Normy i certyfikaty: CSA, CQC, DNV-GL, BV, EAC, UL
