Wkładka złącza przemysłowego 21.21, męska, śrubowa, 3+PE, 10 A, 230/400 V, czarna, CKM 03 N

Wkładka złącza przemysłowego 21.21, męska, śrubowa, 3+PE, 10 A, 230/400 V, czarna, CKM 03 N

Symbol produktu: ILM-CKM03N0000000

Generuj informacje o produkcie

Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 849 80 47

Producent	ILME
Kod producenta	CKM 03 N
Seria	CK
Typ produktu	Wkładka
Rodzaj (męski/żeński)	Męski
Grupa złączy	3A
Rozmiar złącza	21.21
Masa [g]	14,6
Napięcie znamionowe [V]	400
Prąd znamionowy na pin/kontakt [A]	10
Znamionowe napięcie udarowe [kV]	4
Oporność styku Rc (mΩ)	≤ 2
Rezystancja izolacji [GΩ]	≥ 10
Maksymalny moment dokręcania śrub mocujących [Nm]	0,5
Maksymalny moment dokręcania styku [Nm]	0,5
Przekrój przewodu [mm²]	0,75..2,5
Długość odizolowania [mm] Długość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów.	6
Zakres przekrojów wg AWG American Wire Gauge (AWG) – jest to znormalizowany system średnic przewodów elektrycznych stosowany w Stanach Zjednoczonych. Przekrój przewodu bezpośrednio przenosi się na maksymalne natężenie prądu, jakie może bezpiecznie przepłynąć przez przewód.	18..14
Liczba pinów	3+PE
Kontakt/pin - PE	Tak
Rodzaj połączenia pinów	Śrubowe
Trwałość (liczba cykli połączeń)	≥ 500
Materiał wkładki	Poliwęglan
Materiał pokrycia pinów (powłoka)	Posrebrzane
Kolor wkładki	Czarny
Klasa palności materiału izolacyjnego zgodna z UL94 Klasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie.	V1
Stopień ochrony (IP) Stopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych.	IP20
Stopień ochrony (IP) z obudową Stopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych.	IP44, IP66, IP67, IP68, IP69
Zakres temperatury pracy [°C]	-40..100
Stopień zanieczyszczenia Stopień zanieczyszczenia to klasyfikacja stosowana dla urządzeń elektrycznych i elektronicznych, takich jak złącza przemysłowe, czujniki, moduły interfejsowe itp., która określa poziom zanieczyszczeń mogących występować w środowisku, w którym te urządzenia są instalowane i eksploatowane. Wartość liczbowa (od 1 do 4) stopnia zanieczyszczenia wskazuje na poziom zagrożeń środowiskowych.	3
Oznaczenie CE Oznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska.	Tak
Certyfikat UL Certyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów.	Tak
Certyfikat UL - dodatkowe info	ECBT2
Certyfikat RoHS Certyfikat RoHS potwierdza zgodność produktu z dyrektywą Unii Europejskiej, ograniczającą obecność szkodliwych substancji w produktach elektrycznych i elektronicznych, takich jak ołów, kadm, rtęć, sześciowartościowy chrom (Cr) 6+, PBB, PBDE. Zapewnia, że produkty są bezpieczne dla użytkowników i środowiska.	Tak
Certyfikat RoHS - dodatkowe info	Z wyjątkami
Certyfikat CSA Certyfikat CSA to kanadyjski odpowiednik norm UL – amerykańskiego systemu certyfikacji mającego na celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów elektrycznych i elektronicznych.	Tak
Certyfikaty	CSA, DNV, BV, EAC, CQC
Ilość sztuk w opakowaniu	40

Rozwiń listę atrybutów

Opis
Pliki do pobrania

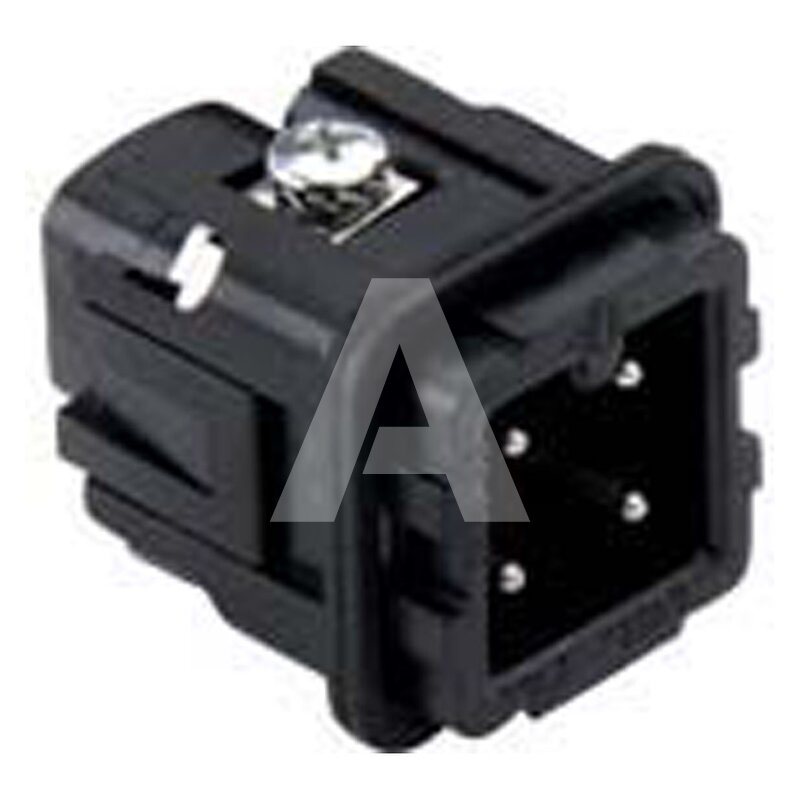

Wkładka złącza przemysłowego, model CKM 03 N.

Wkładka złącza przemysłowego, męska, przeznaczona do złącza o wymiarach 21.21, grupa złączy 3A. Wkładka jest częścią złącza - całość tworzy wraz z odpowiednią obudową. Złącza przemysłowe mają szerokie zastosowanie w środowiskach, gdzie wymagana jest niezawodność połączeń elektrycznych w trudnych warunkach przemysłowych.

Cechy:
