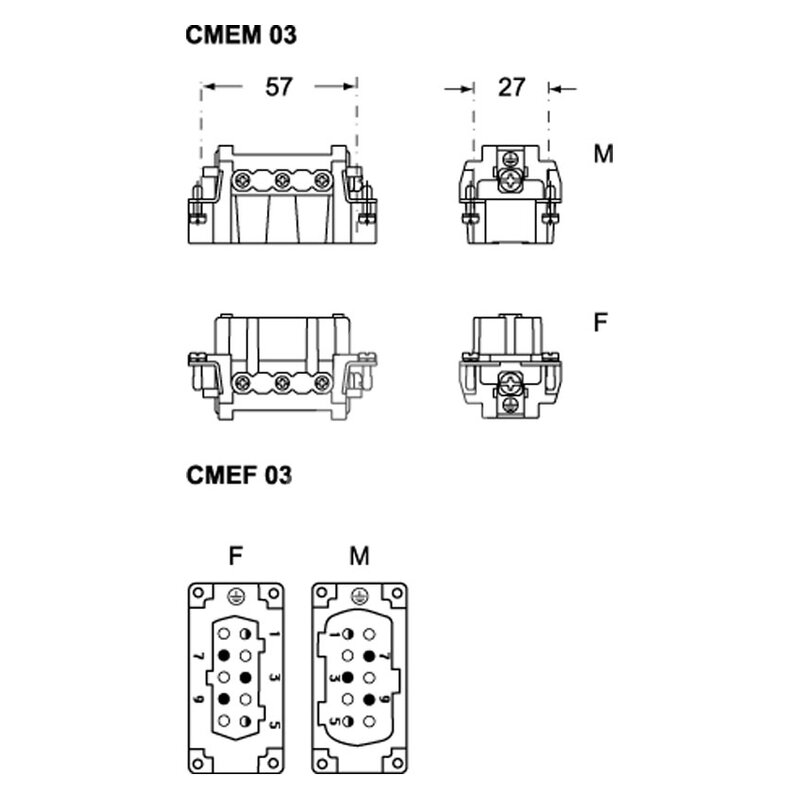

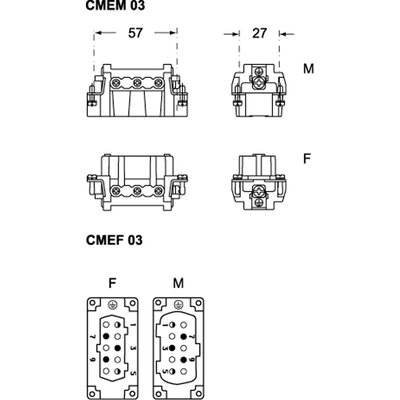

Wkładka złącza przemysłowego 57.27, żeńska, śrubowa, 3+PE, 16 A, 830 V / 16 A, 500 V, WP, CMEF 03 T
Generuj informacje o produkcie
Porównaj produkt
Zapytaj o produkt
Zapytaj o produkt
| Producent | ILME |
| Kod producenta | CMEF 03 T |
| Seria | CME |
| Typ produktu | Wkładka |
| Rodzaj (męski/żeński) | Żeński |
| Grupa złączy | 10B |
| Rozmiar złącza | 57.27 |
| Masa [g] | 60 |
| Napięcie znamionowe [V] | 830 |
| Prąd znamionowy na pin/kontakt [A] | 16 |
| Znamionowe napięcie udarowe [kV] | 8 |
| Oporność styku Rc (mΩ) | ≤ 1 |
| Rezystancja izolacji [GΩ] | ≥ 10 |
| Maksymalny moment dokręcania styku [Nm] | 0,5 |
| Przekrój przewodu [mm²] | 0,5..4 |
| Zakres przekrojów wg AWG ⓘAmerican Wire Gauge (AWG) – jest to znormalizowany system średnic przewodów elektrycznych stosowany w Stanach Zjednoczonych. Przekrój przewodu bezpośrednio przenosi się na maksymalne natężenie prądu, jakie może bezpiecznie przepłynąć przez przewód. | 20..12 |
| Liczba pinów | 3+PE |
| Kontakt/pin - PE | Tak |
| Rodzaj połączenia pinów | Śrubowe |
| Trwałość (liczba cykli połączeń) | ≥ 500 |
| Materiał wkładki | Poliwęglan |
| Materiał pokrycia pinów (powłoka) | Posrebrzane |
| Kolor wkładki | Szary |
| Klasa palności materiału izolacyjnego zgodna z UL94 ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. | V0 |
| Stopień ochrony (IP) ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. | IP20 |
| Stopień ochrony (IP) z obudową ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. | IP65, IP66 |

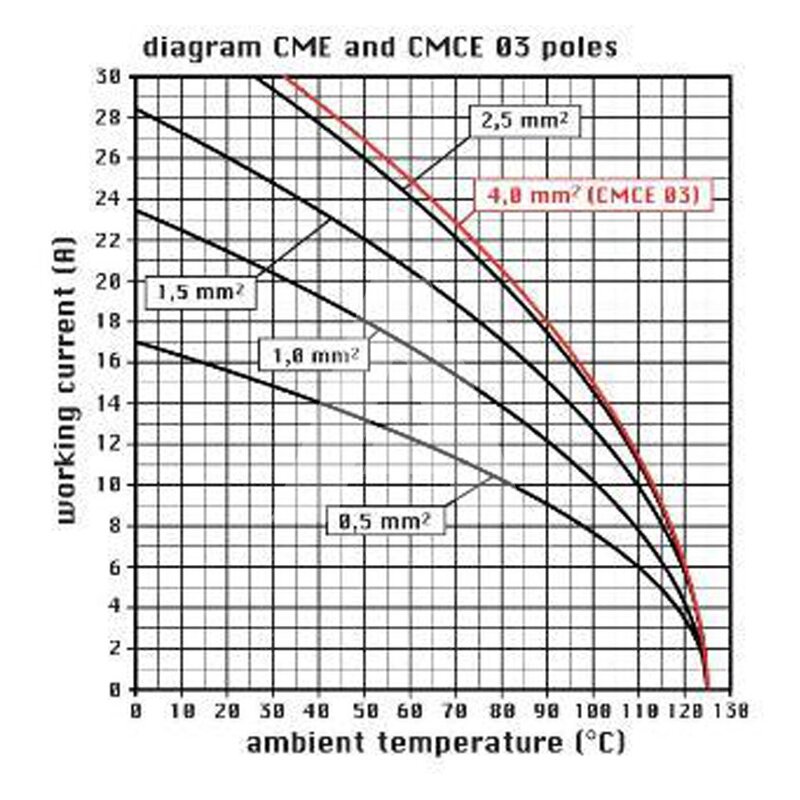

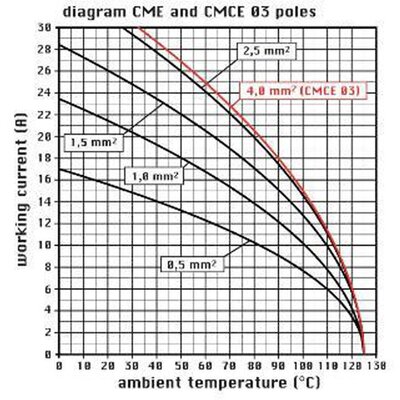

| Zakres temperatury pracy [°C] | -40..125 |
| Stopień zanieczyszczenia ⓘStopień zanieczyszczenia to klasyfikacja stosowana dla urządzeń elektrycznych i elektronicznych, takich jak złącza przemysłowe, czujniki, moduły interfejsowe itp., która określa poziom zanieczyszczeń mogących występować w środowisku, w którym te urządzenia są instalowane i eksploatowane. Wartość liczbowa (od 1 do 4) stopnia zanieczyszczenia wskazuje na poziom zagrożeń środowiskowych. | 3 |
| Oznaczenie CE ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. | Tak |
| Certyfikat UL ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. | Tak |
| Certyfikat UL - dodatkowe info | ECBT2 |
| Certyfikat RoHS ⓘCertyfikat RoHS potwierdza zgodność produktu z dyrektywą Unii Europejskiej, ograniczającą obecność szkodliwych substancji w produktach elektrycznych i elektronicznych, takich jak ołów, kadm, rtęć, sześciowartościowy chrom (Cr) 6+, PBB, PBDE. Zapewnia, że produkty są bezpieczne dla użytkowników i środowiska. | Tak |
| Certyfikat RoHS - dodatkowe info | Z wyjątkami |
| Certyfikat CSA ⓘCertyfikat CSA to kanadyjski odpowiednik norm UL – amerykańskiego systemu certyfikacji mającego na celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów elektrycznych i elektronicznych. | Tak |
| Certyfikaty | CSA, DNV, BV, EAC, CQC |
| Ilość sztuk w opakowaniu | 5 |
Rozwiń listę atrybutów
Wkładka złącza przemysłowego, model CMEF 03 T.
Wkładka złącza przemysłowego, żeńska, przeznaczona do złącza o wymiarach 57.27, grupa złączy 10B. Wkładka jest częścią złącza - całość tworzy wraz z odpowiednią obudową. Złącza przemysłowe mają szerokie zastosowanie w środowiskach, gdzie wymagana jest niezawodność połączeń elektrycznych w trudnych warunkach przemysłowych.
Cechy:
- Materiał wkładki: poliwęglan
- Kolor: szary
- Połączenie: śrubowe
- Liczba pinów: 3+PE
- Powłoka pinów: posrebrzane
- Przekrój przewodu: od 0,5 do 4 mm²
- Napięcie znamionowe: 830 V
- Prąd znamionowy: 16 A
- Rozmiar złącza: 57.27
- Grupa złączy: 10B
- Zakres temperatury pracy: od -40°C do 125°C
- Klasa palności: V0
Zalety:
- Doskonałe dopasowanie do odpowiedniego złącza
- Bezpieczna w użytkowaniu
- Wysoka niezawodność
- Dobra jakość wykonania
- Certyfikaty: CE, UL ECBT2, RoHS (z wyjątkami), CSA, DNV, BV, EAC, CQC
