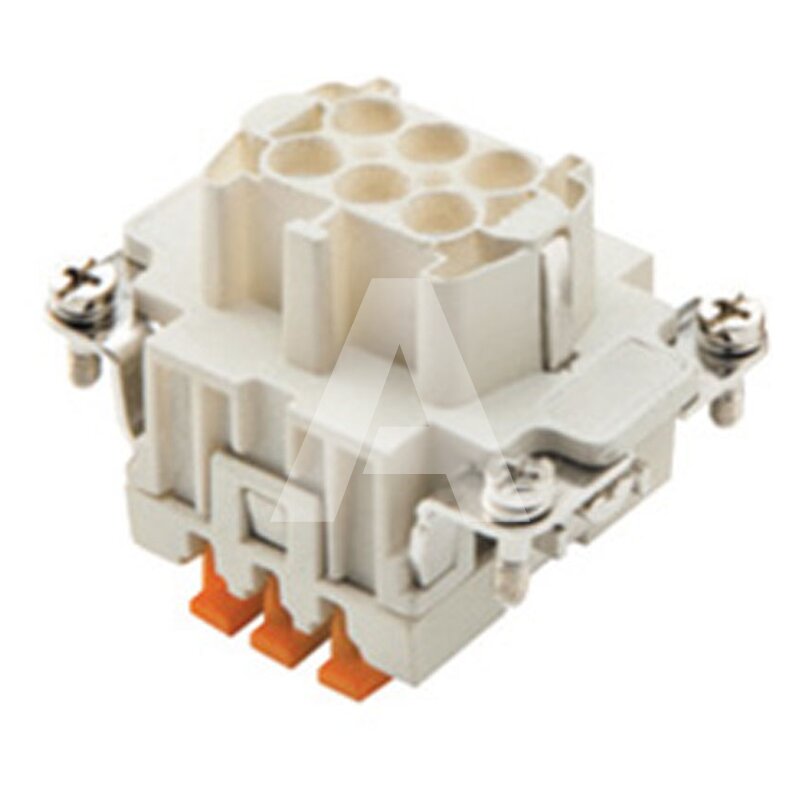

Wkładka złącza przemysłowego 44.27, żeńska, sprężynowa SQUICH®, 6 pin + PE, 16 A, 500 V, CSHF 06

Symbol produktu: ILM-CSHF060000000
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent ILME
Kod producenta CSHF 06
Seria CSH
Typ produktu Wkładka
Rodzaj (męski/żeński) Żeński
Rozmiar złącza 44.27
Napięcie znamionowe [V] 500
Prąd znamionowy na pin/kontakt [A] 16
Znamionowe napięcie udarowe [kV] 6
Oporność styku Rc (mΩ) ≤ 3
Rezystancja izolacji [GΩ] ≥ 10
Maksymalny moment dokręcania śrub mocujących [Nm] 0,5
Maksymalny moment dokręcania styku [Nm] 0,5
Przekrój przewodu [mm²] 0,14..2,5
Długość odizolowania [mm] Długość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów. 9..11
Zakres przekrojów wg AWG American Wire Gauge (AWG) – jest to znormalizowany system średnic przewodów elektrycznych stosowany w Stanach Zjednoczonych. Przekrój przewodu bezpośrednio przenosi się na maksymalne natężenie prądu, jakie może bezpiecznie przepłynąć przez przewód. 26..14
Liczba pinów 6+PE
Kontakt/pin - PE Tak
Rodzaj połączenia pinów Sprężynowe SQUICH®
Trwałość (liczba cykli połączeń) ≥ 500
Materiał wkładki Poliwęglan
Materiał styków Stopy miedzi
Materiał pokrycia pinów (powłoka) Posrebrzane
Kolor wkładki Szary
Klasa palności materiału izolacyjnego zgodna z UL94 Klasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. V0
Stopień ochrony (IP) Stopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. IP20
Stopień ochrony (IP) z obudową Stopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. IP65, IP66, IP68, IP69
Zakres temperatury pracy [°C] -40..125
Stopień zanieczyszczenia Stopień zanieczyszczenia to klasyfikacja stosowana dla urządzeń elektrycznych i elektronicznych, takich jak złącza przemysłowe, czujniki, moduły interfejsowe itp., która określa poziom zanieczyszczeń mogących występować w środowisku, w którym te urządzenia są instalowane i eksploatowane. Wartość liczbowa (od 1 do 4) stopnia zanieczyszczenia wskazuje na poziom zagrożeń środowiskowych. 3
Oznaczenie CE Oznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. Tak
Certyfikat UL Certyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. Tak
Certyfikat UL - dodatkowe info ECBT2, PVVA2
Certyfikat CSA Certyfikat CSA to kanadyjski odpowiednik norm UL – amerykańskiego systemu certyfikacji mającego na celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów elektrycznych i elektronicznych. Tak
Certyfikaty CQC, DNV, BV, EAC
Ilość sztuk w opakowaniu 10
Jednostka sprzedażowa Opakowania
Rozwiń listę atrybutów

Wkładka złącza przemysłowego, model CSHF 06. Wkładka żeńska, przeznaczona dla złącza w rozmiarze 44.27.

Cechy:

  • Materiał wkładki: poliwęglan
  • Kolor: szary
  • Materiał styków: stopy miedzi, piny posrebrzane, toczone
  • Połączenie: sprężynowe SQUICH®
  • Liczba pinów: 6 + PE
  • Przekrój przewodu: od 0,14 do 2,5 mm²
  • Napięcie znamionowe: 500 V
  • Normy i certyfikaty: CSA, CQC, DNV-GL, BV, EAC, UL
