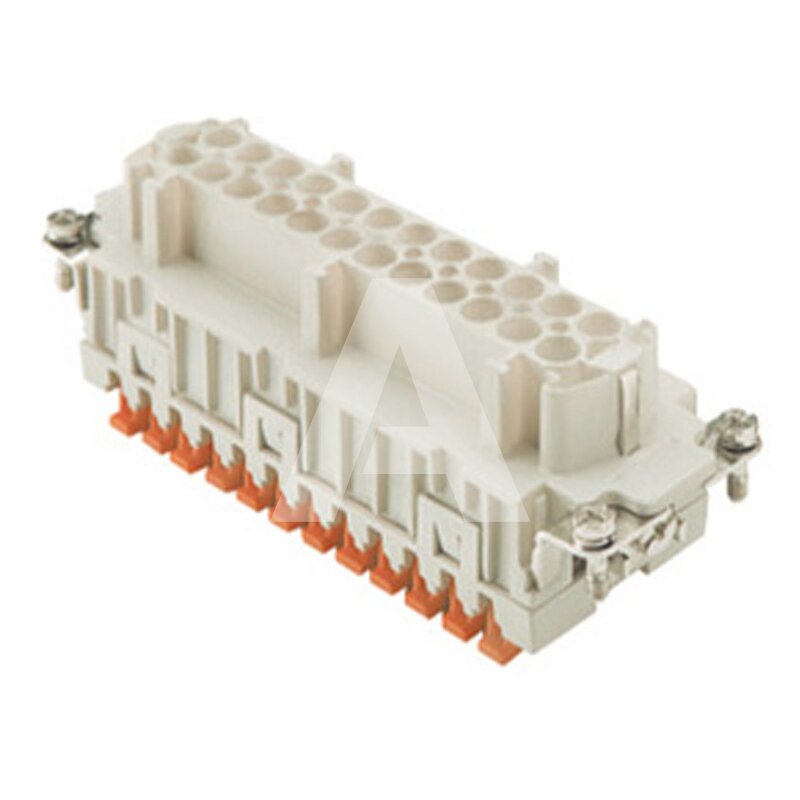

Wkładka złącza przemysłowego 104.27, żeńska, sprężynowa SQUICH®, 24 pin + PE, 16 A, 500 V, CSHF 24
Generuj informacje o produkcie
Porównaj produkt
Zapytaj o produkt
Zapytaj o produkt
| Producent | ILME |
| Kod producenta | CSHF 24 |
| Seria | CSH |
| Typ produktu | Wkładka |
| Rodzaj (męski/żeński) | Żeński |
| Rozmiar złącza | 104.27 |
| Napięcie znamionowe [V] | 500 |
| Prąd znamionowy na pin/kontakt [A] | 16 |
| Znamionowe napięcie udarowe [kV] | 6 |
| Oporność styku Rc (mΩ) | ≤ 3 |
| Rezystancja izolacji [GΩ] | ≥ 10 |
| Maksymalny moment dokręcania śrub mocujących [Nm] | 0,5 |
| Maksymalny moment dokręcania styku [Nm] | 0,4 |
| Przekrój przewodu [mm²] | 0,14..2,5 |
| Długość odizolowania [mm] ⓘDługość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów. | 9..11 |
| Zakres przekrojów wg AWG ⓘAmerican Wire Gauge (AWG) – jest to znormalizowany system średnic przewodów elektrycznych stosowany w Stanach Zjednoczonych. Przekrój przewodu bezpośrednio przenosi się na maksymalne natężenie prądu, jakie może bezpiecznie przepłynąć przez przewód. | 26..14 |
| Liczba pinów | 24+PE |
| Kontakt/pin - PE | Tak |
| Rodzaj połączenia pinów | Sprężynowe SQUICH® |
| Trwałość (liczba cykli połączeń) | ≥ 500 |
| Materiał wkładki | Poliwęglan |
| Materiał styków | Stopy miedzi |
| Materiał pokrycia pinów (powłoka) | Posrebrzane |
| Kolor wkładki | Szary |
| Klasa palności materiału izolacyjnego zgodna z UL94 ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. | V0 |
| Stopień ochrony (IP) ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. | IP20 |
| Stopień ochrony (IP) z obudową ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. | IP65, IP66, IP68, IP69 |
| Zakres temperatury pracy [°C] | -40..125 |
| Stopień zanieczyszczenia ⓘStopień zanieczyszczenia to klasyfikacja stosowana dla urządzeń elektrycznych i elektronicznych, takich jak złącza przemysłowe, czujniki, moduły interfejsowe itp., która określa poziom zanieczyszczeń mogących występować w środowisku, w którym te urządzenia są instalowane i eksploatowane. Wartość liczbowa (od 1 do 4) stopnia zanieczyszczenia wskazuje na poziom zagrożeń środowiskowych. | 3 |
| Certyfikat UL ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. | Tak |
| Certyfikat UL - dodatkowe info | ECBT2, PVVA2 |
| Certyfikat CSA ⓘCertyfikat CSA to kanadyjski odpowiednik norm UL – amerykańskiego systemu certyfikacji mającego na celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów elektrycznych i elektronicznych. | Tak |
| Certyfikaty | CQC, DNV, BV, EAC |
| Ilość sztuk w opakowaniu | 5 |
| Jednostka sprzedażowa | Opakowania |
Rozwiń listę atrybutów
Wkładka złącza przemysłowego, model CSHF 24. Wkładka żeńska, przeznaczona dla złącza w rozmiarze 104.27.
Cechy:
- Materiał wkładki: poliwęglan
- Kolor: szary
- Materiał styków: stopy miedzi, piny posrebrzane, toczone
- Połączenie: sprężynowe SQUICH®
- Liczba pinów: 24 + PE
- Przekrój przewodu: od 0,14 do 2,5 mm²
- Napięcie znamionowe: 500 V
- Normy i certyfikaty: CSA, CQC, DNV-GL, BV, EAC, UL
