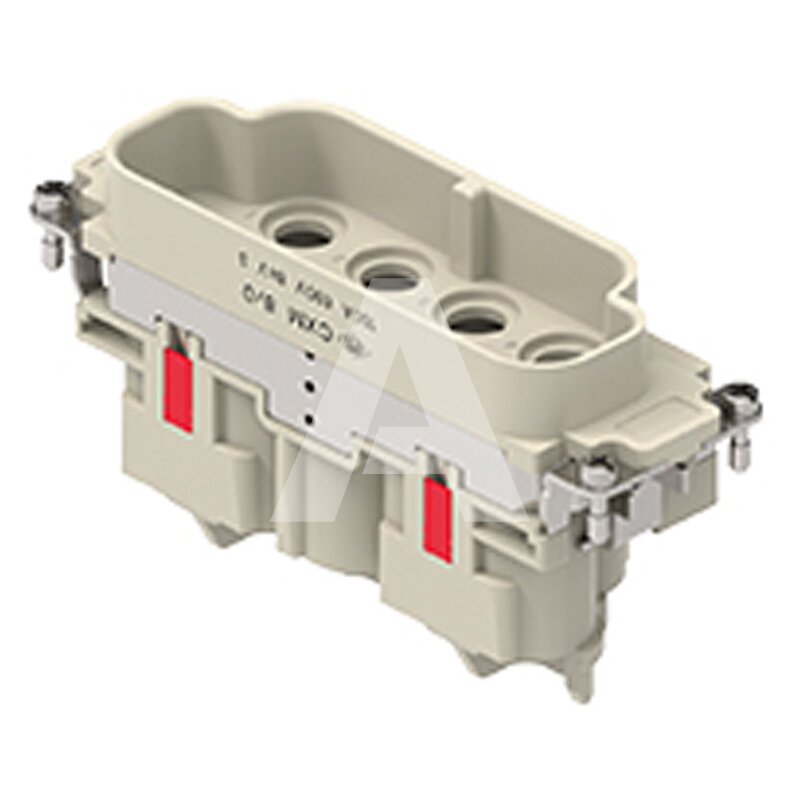

Wkładka złącza przemysłowego 104.27, męska, zaciskowa, 8+PE, 100 A, 690 V, CXM 8/0

Wkładka złącza przemysłowego 104.27, męska, zaciskowa, 8+PE, 100 A, 690 V, CXM 8/0

Symbol produktu: ILM-CXM8000000000

Generuj informacje o produkcie

Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 849 80 47

Producent	ILME
Kod producenta	CXM 8/0
Seria	CX
Typ produktu	Wkładka
Rodzaj (męski/żeński)	Męski
Grupa złączy	24B
Rozmiar złącza	104.27
Masa [g]	1
Napięcie znamionowe [V]	690
Prąd znamionowy na pin/kontakt [A]	100
Znamionowe napięcie udarowe [kV]	8
Oporność styku Rc (mΩ)	≤ 0,3
Rezystancja izolacji [GΩ]	≥ 10
Przekrój przewodu [mm²]	8..35
Zakres przekrojów wg AWG American Wire Gauge (AWG) – jest to znormalizowany system średnic przewodów elektrycznych stosowany w Stanach Zjednoczonych. Przekrój przewodu bezpośrednio przenosi się na maksymalne natężenie prądu, jakie może bezpiecznie przepłynąć przez przewód.	8..2
Liczba pinów	8+PE
Kontakt/pin - PE	Tak
Rodzaj połączenia pinów	Zaciskowe
Trwałość (liczba cykli połączeń)	≥ 500
Materiał wkładki	Poliwęglan
Kolor wkładki	Szary
Klasa palności materiału izolacyjnego zgodna z UL94 Klasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie.	V0
Stopień ochrony (IP) Stopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych.	IP20
Stopień ochrony (IP) z obudową Stopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych.	IP65, IP66, IP68, IP69
Zakres temperatury pracy [°C]	-40..125
Stopień zanieczyszczenia Stopień zanieczyszczenia to klasyfikacja stosowana dla urządzeń elektrycznych i elektronicznych, takich jak złącza przemysłowe, czujniki, moduły interfejsowe itp., która określa poziom zanieczyszczeń mogących występować w środowisku, w którym te urządzenia są instalowane i eksploatowane. Wartość liczbowa (od 1 do 4) stopnia zanieczyszczenia wskazuje na poziom zagrożeń środowiskowych.	3
Oznaczenie CE Oznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska.	Tak
Certyfikat RoHS Certyfikat RoHS potwierdza zgodność produktu z dyrektywą Unii Europejskiej, ograniczającą obecność szkodliwych substancji w produktach elektrycznych i elektronicznych, takich jak ołów, kadm, rtęć, sześciowartościowy chrom (Cr) 6+, PBB, PBDE. Zapewnia, że produkty są bezpieczne dla użytkowników i środowiska.	Nie
Certyfikaty	CQC, RoHS
Ilość sztuk w opakowaniu	1

Rozwiń listę atrybutów

Opis
Pliki do pobrania

Wkładka złącza przemysłowego, model CXM 8/0.

Wkładka złącza przemysłowego, męska, przeznaczona do złącza o wymiarach 104.27, grupa złączy 24B. Wkładka jest częścią złącza - całość tworzy wraz z odpowiednią obudową. Złącza przemysłowe mają szerokie zastosowanie w środowiskach, gdzie wymagana jest niezawodność połączeń elektrycznych w trudnych warunkach przemysłowych.

Cechy:
