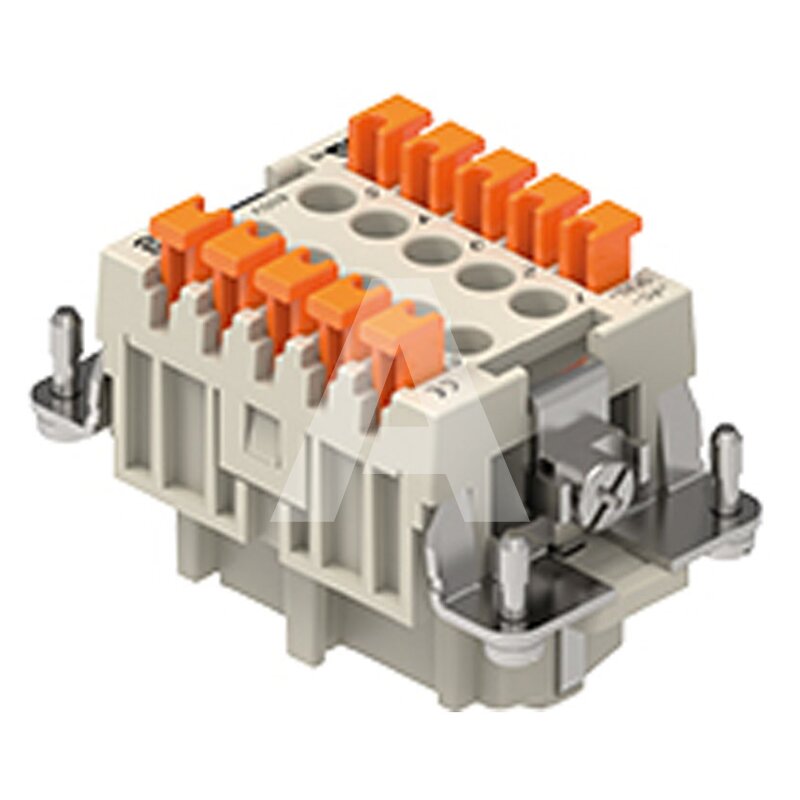

Wkładka złącza przemysłowego 57.27, żeńska, sprężynowa SQUICH®, 10+PE, 16 A, 500 V, HNM, RSHF 10

Wkładka złącza przemysłowego 57.27, żeńska, sprężynowa SQUICH®, 10+PE, 16 A, 500 V, HNM, RSHF 10

Symbol produktu: ILM-RSHF100000000

Generuj informacje o produkcie

Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 849 80 47

Producent	ILME
Kod producenta	RSHF 10
Seria	RSH
Typ produktu	Wkładka
Rodzaj (męski/żeński)	Żeński
Grupa złączy	10B

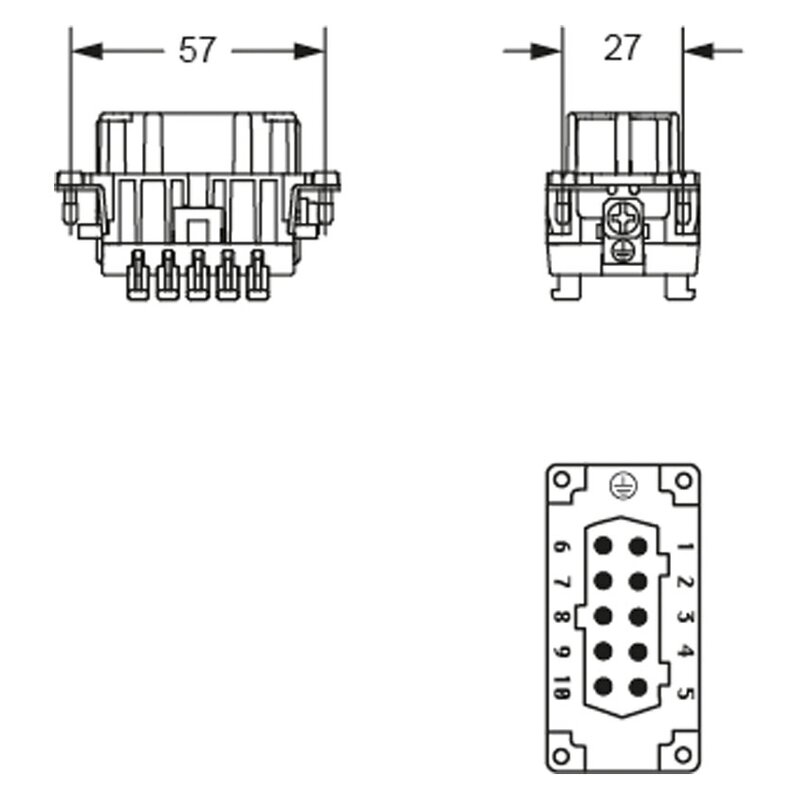

Rozmiar złącza	57.27
Masa [g]	0,333
Napięcie znamionowe [V]	500
Prąd znamionowy na pin/kontakt [A]	16
Znamionowe napięcie udarowe [kV]	6
Oporność styku Rc (mΩ)	≤ 3
Rezystancja izolacji [GΩ]	≥ 10
Przekrój przewodu [mm²]	0,14..2,5
Długość odizolowania [mm] ^ⓘDługość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów.	7
Zakres przekrojów wg AWG ^ⓘAmerican Wire Gauge (AWG) – jest to znormalizowany system średnic przewodów elektrycznych stosowany w Stanach Zjednoczonych. Przekrój przewodu bezpośrednio przenosi się na maksymalne natężenie prądu, jakie może bezpiecznie przepłynąć przez przewód.	26..14
Liczba pinów	10+PE
Kontakt/pin - PE	Tak
Rodzaj połączenia pinów	Sprężynowe SQUICH®
Trwałość (liczba cykli połączeń)	≥ 10 000
Materiał wkładki	Poliwęglan
Materiał pokrycia pinów (powłoka)	Pozłacane
Kolor wkładki	Szary
Klasa palności materiału izolacyjnego zgodna z UL94 ^ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie.	V0
Stopień ochrony (IP) ^ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych.	IP20
Stopień ochrony (IP) z obudową ^ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych.	IP65, IP66, IP68, IP69
Zakres temperatury pracy [°C]	-40..125
Stopień zanieczyszczenia ^ⓘStopień zanieczyszczenia to klasyfikacja stosowana dla urządzeń elektrycznych i elektronicznych, takich jak złącza przemysłowe, czujniki, moduły interfejsowe itp., która określa poziom zanieczyszczeń mogących występować w środowisku, w którym te urządzenia są instalowane i eksploatowane. Wartość liczbowa (od 1 do 4) stopnia zanieczyszczenia wskazuje na poziom zagrożeń środowiskowych.	3
Oznaczenie CE ^ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska.	Tak
Certyfikat RoHS ^ⓘCertyfikat RoHS potwierdza zgodność produktu z dyrektywą Unii Europejskiej, ograniczającą obecność szkodliwych substancji w produktach elektrycznych i elektronicznych, takich jak ołów, kadm, rtęć, sześciowartościowy chrom (Cr) 6+, PBB, PBDE. Zapewnia, że produkty są bezpieczne dla użytkowników i środowiska.	Tak
Certyfikat RoHS - dodatkowe info	Z wyjątkami
Certyfikaty	DNV, EAC
Ilość sztuk w opakowaniu	5

Rozwiń listę atrybutów

Opis
Pliki do pobrania

Wkładka złącza przemysłowego, model RSHF 10.

Wkładka złącza przemysłowego, żeńska, przeznaczona do złącza o wymiarach 57.27, grupa złączy 10B. Wkładka jest częścią złącza - całość tworzy wraz z odpowiednią obudową. Złącza przemysłowe mają szerokie zastosowanie w środowiskach, gdzie wymagana jest niezawodność połączeń elektrycznych w trudnych warunkach przemysłowych.

Cechy:
