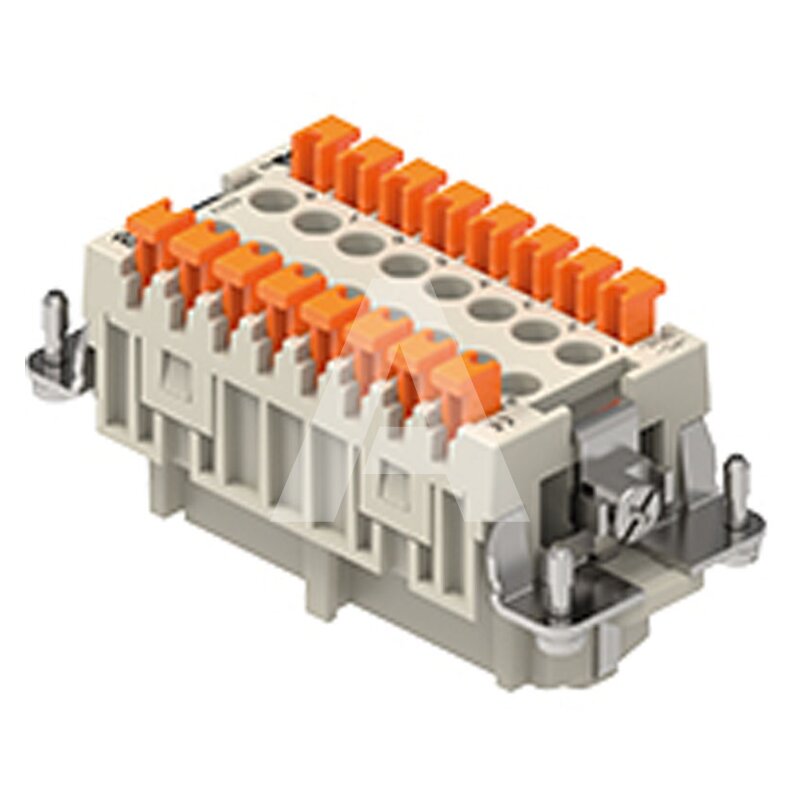

Wkładka złącza przemysłowego 77.27, żeńska, sprężynowa SQUICH®, 16+PE, 16 A, 500 V, HNM, RSHF 16

Wkładka złącza przemysłowego 77.27, żeńska, sprężynowa SQUICH®, 16+PE, 16 A, 500 V, HNM, RSHF 16

Symbol produktu: ILM-RSHF160000000

Generuj informacje o produkcie

Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 849 80 47

Producent	ILME
Kod producenta	RSHF 16
Seria	RSH
Typ produktu	Wkładka
Rodzaj (męski/żeński)	Żeński
Grupa złączy	16B

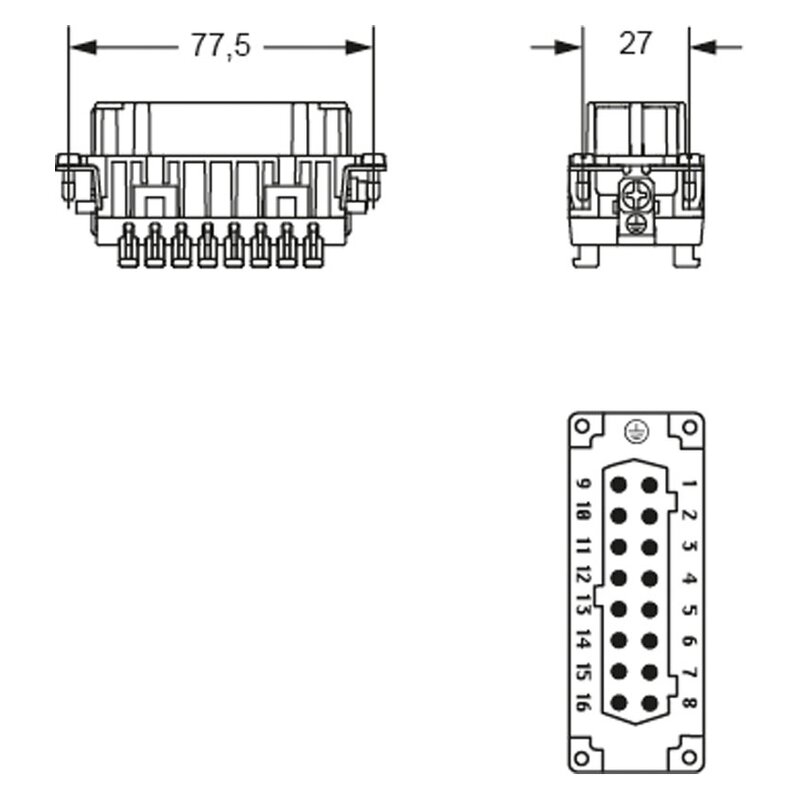

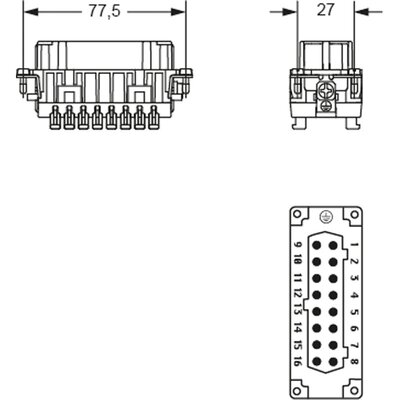

Rozmiar złącza	77.27
Masa [g]	0,333
Napięcie znamionowe [V]	500
Prąd znamionowy na pin/kontakt [A]	16
Znamionowe napięcie udarowe [kV]	6
Oporność styku Rc (mΩ)	≤ 3
Rezystancja izolacji [GΩ]	≥ 10
Przekrój przewodu [mm²]	0,14..2,5
Długość odizolowania [mm] Długość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów.	7
Zakres przekrojów wg AWG American Wire Gauge (AWG) – jest to znormalizowany system średnic przewodów elektrycznych stosowany w Stanach Zjednoczonych. Przekrój przewodu bezpośrednio przenosi się na maksymalne natężenie prądu, jakie może bezpiecznie przepłynąć przez przewód.	26..14
Liczba pinów	16+PE
Kontakt/pin - PE	Tak
Rodzaj połączenia pinów	Sprężynowe SQUICH®
Trwałość (liczba cykli połączeń)	≥ 10 000
Materiał wkładki	Poliwęglan
Materiał pokrycia pinów (powłoka)	Pozłacane
Kolor wkładki	Szary
Klasa palności materiału izolacyjnego zgodna z UL94 Klasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie.	V0
Stopień ochrony (IP) Stopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych.	IP20
Stopień ochrony (IP) z obudową Stopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych.	IP65, IP66, IP68, IP69
Zakres temperatury pracy [°C]	-40..125
Stopień zanieczyszczenia Stopień zanieczyszczenia to klasyfikacja stosowana dla urządzeń elektrycznych i elektronicznych, takich jak złącza przemysłowe, czujniki, moduły interfejsowe itp., która określa poziom zanieczyszczeń mogących występować w środowisku, w którym te urządzenia są instalowane i eksploatowane. Wartość liczbowa (od 1 do 4) stopnia zanieczyszczenia wskazuje na poziom zagrożeń środowiskowych.	3
Oznaczenie CE Oznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska.	Tak
Certyfikat RoHS Certyfikat RoHS potwierdza zgodność produktu z dyrektywą Unii Europejskiej, ograniczającą obecność szkodliwych substancji w produktach elektrycznych i elektronicznych, takich jak ołów, kadm, rtęć, sześciowartościowy chrom (Cr) 6+, PBB, PBDE. Zapewnia, że produkty są bezpieczne dla użytkowników i środowiska.	Tak
Certyfikat RoHS - dodatkowe info	Z wyjątkami
Certyfikaty	DNV, EAC
Ilość sztuk w opakowaniu	5

Rozwiń listę atrybutów

Opis
Pliki do pobrania

Wkładka złącza przemysłowego, model RSHF 16.

Wkładka złącza przemysłowego, żeńska, przeznaczona do złącza o wymiarach 77.27, grupa złączy 16B. Wkładka jest częścią złącza - całość tworzy wraz z odpowiednią obudową. Złącza przemysłowe mają szerokie zastosowanie w środowiskach, gdzie wymagana jest niezawodność połączeń elektrycznych w trudnych warunkach przemysłowych.

Cechy:
