System wygrodzeń bezpieczeństwa seria BlueGuard
Zapytaj o produkt
Zapytaj o produkt
| Producent | SATECH |
| Kod producenta | SATECH-BlueGuard |
| Typ | System wygrodzenia bezpieczeństwa |
| Seria | BlueGuard |

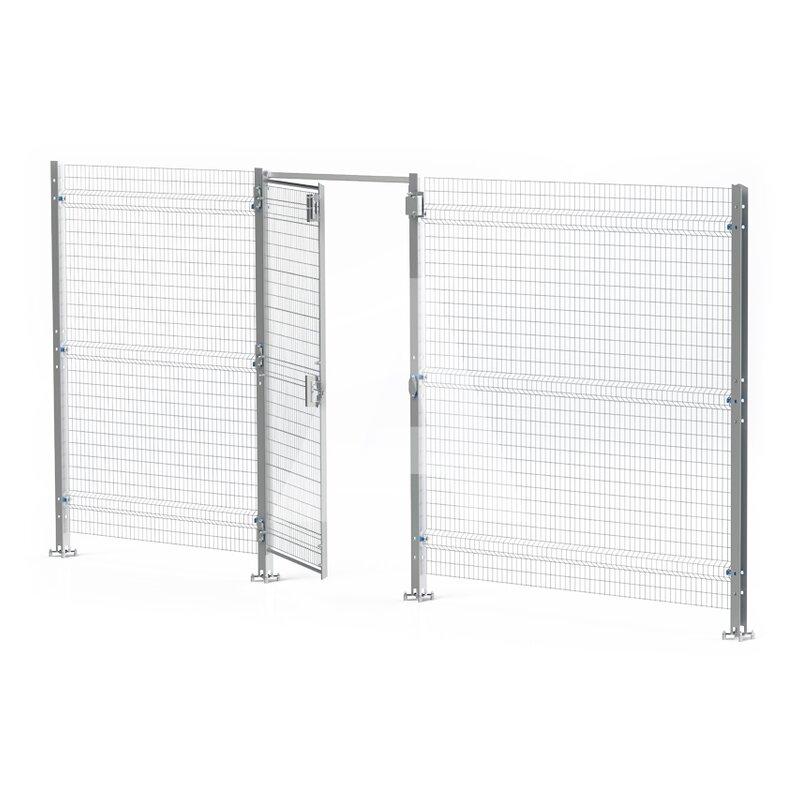

System wygrodzeń bezpieczeństwa, seria BlueGuard.
BlueGuard to system wygrodzeń bezpieczeństwa wykonany ze stali nierdzewnej AISI 304L, zaprojektowany z myślą o sektorach: rolno-spożywczym, chemicznym i farmaceutycznym. Konstrukcja systemu łączy bezpieczeństwo, elastyczność i najwyższe standardy higieny, dzięki czemu jest odporny na agresywne środowisko, przypadkowe uderzenia oraz częste mycie pod wysokim ciśnieniem. System charakteryzuje się całkowicie otwartą strukturą, umożliwiającą łatwe czyszczenie oraz inspekcję. Panele BlueGuard są bezramowe, wykonane z drutu o grubości 4 mm, z dodatkowymi żebrami wzmacniającymi, co zapewnia lekkość i wytrzymałość. Montowane są do słupków o przekroju w kształcie litery "U" za pomocą wytrzymałych łączników, które umożliwiają szybki montaż i demontaż. Dzięki bezramowej konstrukcji siatki możliwa jest adaptacja rozmiarów paneli bezpośrednio na miejscu instalacji. System został zaprojektowany zgodnie z normami EN ISO 14120, EN 1672-2, EN ISO 14159 oraz wytycznymi EHEDG Doc.8 i Doc.13, co gwarantuje zgodność z najwyższymi standardami higienicznymi.
Cechy:

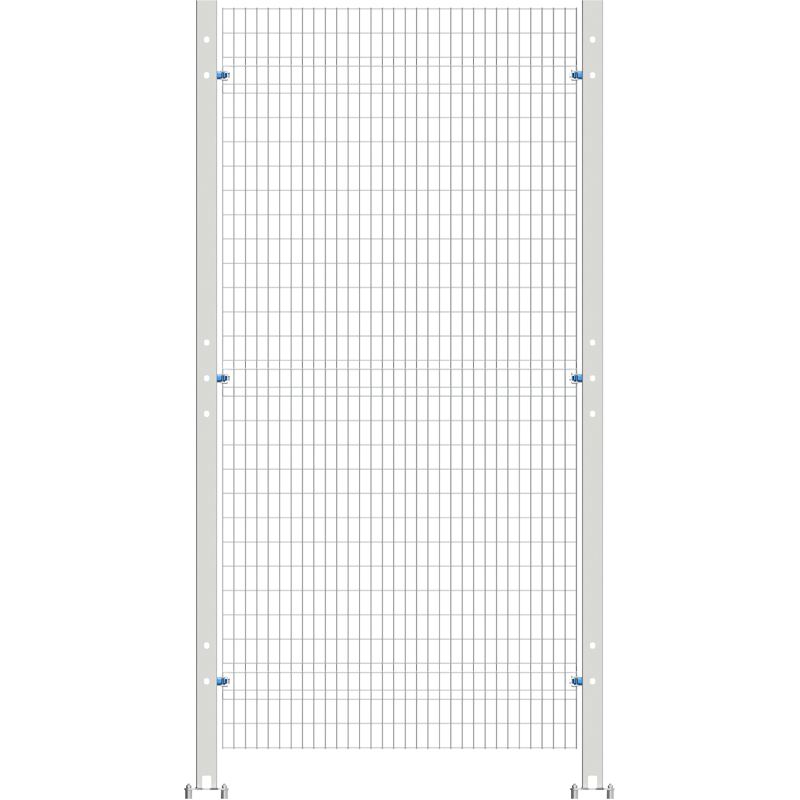

- Panele:
- siatka: 32x68x4 mm
- wysokość: 2080 mm
- dostępna szerokość: 484, 996, 1476, 1988 mm - Słupki:
- przekrój: 60x60 mm
- wysokość: 2240 mm
- stopa: z 3 punktami kotwienia, z przekładkami dystansowymi - Materiały:
- słupków i paneli: stal nierdzewna AISI 304L
- technopolimer (DOMAMID® 6G30FC do kontaktu z żywnością)
Zalety:
- Konstrukcja ze stali nierdzewnej AISI 304L odporna na korozję, środki chemiczne i intensywne mycie
- Zminimalizowany kontakt metal-metal i spawanie TIG zapewniają maksymalną ochronę przed zanieczyszczeniami
- Bezramowa konstrukcja siatki pozwala na dostosowanie paneli do wymaganych kształtów i rozmiarów oraz szybką adaptację paneli przy użyciu prostych narzędzi

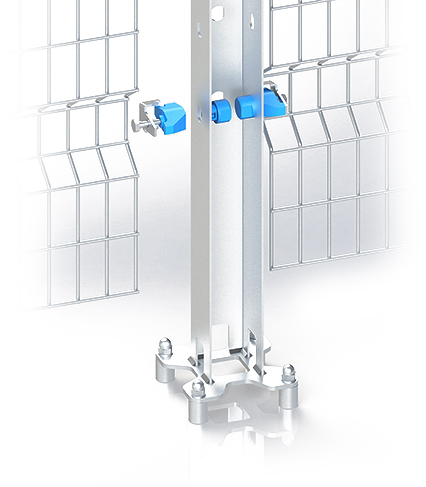

- Słupki w kształcie "U" oraz przekładki dystansowe ułatwiają montaż i inspekcję
- Otwarte i nachylone powierzchnie konstrukcji zapobiegają gromadzeniu się kurzu i płynów, co zwiększa higienę w otaczających obszarach
- Pionowe oczka siatki poprawiają widoczność maszyn
- Zgodność z normą EN ISO 14120, spełnia wymagania bezpieczeństwa określone w analizie ryzyka
- Certyfikat ECOLAB
- Rozmiar oczka: 32 x 68 x 4 mm
- Stal nierdzewna AISI 304
Wymiary
Szerokość: 484, 996, 1476, 1988 mm
Wysokość: 2 080 mm
- Kolumna: 60 x 60 mm, U-kształtna
- Stopa: spawanie ciągłe TIG z 3 punktami mocowania do podłoża
- Stal nierdzewna AISI 304
Wymiary
Wysokość: 2 240 mm
Całkowita wysokość ochrony: 2 220 mm
Satech zapewnia, że wszystkie nasze systemy wygrodzeń bezpieczeństwa są zgodne z obowiązującymi normami międzynarodowymi, w tym EN ISO 14120 i EN ISO 13857, co gwarantuje ich wysoką jakość, funkcjonalność i pełne bezpieczeństwo użytkowników. Dzięki temu nasze produkty spełniają wymagania dotyczące projektowania, wytrzymałości oraz ochrony przed dostępem do stref niebezpiecznych.
EN ISO 14120 (Wyciąg)
Ogólne wymagania dotyczące projektowania i budowy osłon stałych i ruchomych.
Usuwanie
EN ISO 14120-5.3.9
Części konstrukcyjne wygrodzeń bezpieczeństwa Satech zostały zaprojektowane w sposób umożliwiający ich usunięcie jedynie przy użyciu narzędzi, co zapobiega łatwemu demontażowi i zapewnia trwałość oraz bezpieczeństwo konstrukcji.
Sztywność
EN ISO 14120-5.4.3
Wygrodzenia Satech są projektowane tak, aby ramy osłon i materiały wypełniające tworzyły sztywną i stabilną konstrukcję, eliminując ryzyko odkształceń oraz zapewniając bezpieczeństwo użytkowania.
Zabezpieczenie przed wspinaniem
EN ISO 14120-5.18
Konstrukcja paneli wygrodzeń Satech, w tym gęsta siatka i brak poziomych elementów, zapobiega wspinaniu się na osłonę, zgodnie z wymaganiami normy.
Ergonomia
EN ISO 14120, 5.2.5.3
Systemy wygrodzeń Satech uwzględniają zasady ergonomii, co zwiększa komfort użytkowania, zmniejsza obciążenie fizyczne operatorów i wpływa na poprawę bezpieczeństwa w miejscu pracy.
Wytrzymałość
EN ISO 14120, 5.4.2
Wygrodzenia Satech charakteryzują się dużą odpornością na uderzenia i wibracje dzięki solidnym podstawom oraz mocnej konstrukcji, co zapewnia ich długotrwałą trwałość w trudnych warunkach.
Redukcja hałasu
EN ISO 14120, 5.16
Materiały użyte w konstrukcji wygrodzeń Satech zostały dobrane tak, aby redukować hałas i wibracje oraz minimalizować efekty rezonacji, co poprawia komfort pracy w otoczeniu maszyn.
Widoczność maszyny
EN ISO 14120-5.9
W przypadku potrzeby obserwacji pracy maszyny przez osłonę, wygrodzenia Satech są wykonane z materiałów o odpowiednich właściwościach optycznych. Siatki posiadają odpowiednią wielkość oczek oraz kolor, zapewniając dobrą widoczność i bezpieczeństwo operatorów.
EN ISO 13857 (Wyciąg)
Odległości bezpieczeństwa zapobiegające sięganiu kończyn górnych i dolnych do stref niebezpiecznych.
Sięganie ponad konstrukcję ochronną
EN ISO 13857, 4.2.2
Konstrukcja wygrodzeń Satech zapobiega sięganiu kończynami do stref niebezpiecznych, zgodnie z wymaganiami normy, dzięki odpowiedniej wysokości osłon.
Sięganie przez otwory o regularnym kształcie
EN ISO 13857, 4.2.4.1
Wygrodzenia Satech projektowane są w taki sposób, aby odległości między elementami konstrukcji zapobiegały sięganiu kończynami przez otwory o regularnym kształcie, zapewniając bezpieczeństwo użytkownika.
Dostęp kończynami dolnymi
EN ISO 13857, 4.3
Systemy wygrodzeń Satech zapewniają odpowiednie odległości, które uniemożliwiają dostęp kończyn dolnych do stref niebezpiecznych, zgodnie z normą.
