System wygrodzeń bezpieczeństwa seria EasyGuard
Zapytaj o produkt
Zapytaj o produkt
| Producent | SATECH |
| Kod producenta | SATECH-EasyGuard |
| Typ | System wygrodzenia bezpieczeństwa |
| Seria | EasyGuard |
System wygrodzeń bezpieczeństwa, seria EasyGuard.

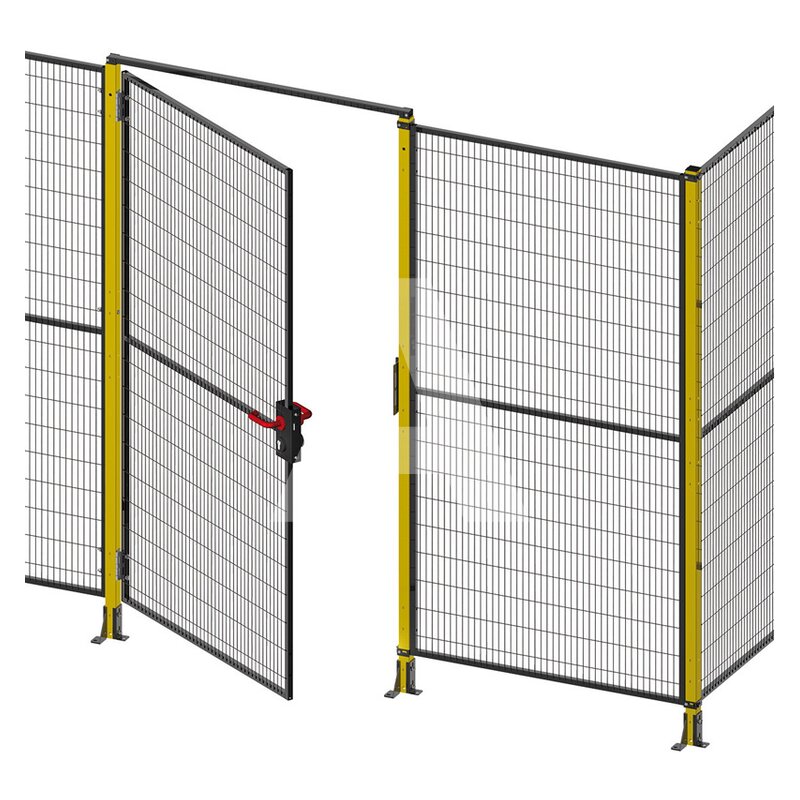

System wygrodzeń EasyGuard to funkcjonalne i ergonomiczne rozwiązanie zaprojektowane do ochrony pracowników w różnych sektorach przemysłu. System opiera się na dwóch rodzajach słupków o przekroju 40 mm i 60 mm, które nie posiadają otworów, co nadaje im estetyczny wygląd i ułatwia wymianę. Słupki wyposażono w przyspawane stopy z trzema punktami kotwienia, co zapewnia stabilność oraz możliwość kompensacji nierówności podłoża. Panele z ramą o przekroju 20 mm i siatką o oczkach 20x100 mm dostępne są w różnych wysokościach i szerokościach, co pozwala na modułowe dopasowanie do potrzeb użytkownika. Montaż odbywa się za pomocą nowych obejm mocujących z więzioną śrubą, co znacząco upraszcza i przyspiesza instalację. System EasyGuard spełnia normę EN ISO 14120 oraz wymogi Dyrektywy Maszynowej 2006/42/WE, gwarantując zgodność z przepisami i najwyższy poziom bezpieczeństwa. Dzięki prostocie i intuicyjności montażu EasyGuard idealnie sprawdza się w środowiskach przemysłowych wymagających efektywnego i niezawodnego zabezpieczenia.
Cechy:

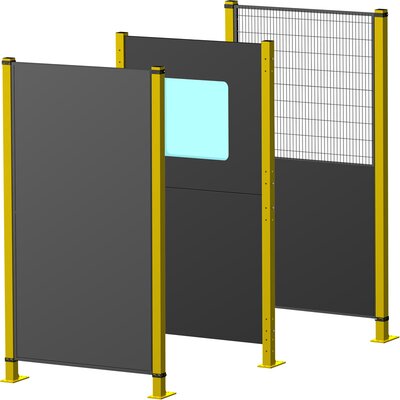

- Panele:
- siatka: 20x100x3 mm
- wysokości: 1640, 2080, 2480 mm
- dostępna szerokość: 200, 300, 700, 800, 1000, 1200, 1500 mm
- rama:20x20 mm - Słupki:
- przekrój: 40x40 mm (EasyGuard 40), 60x60 mm (EasyGuard 60)
- dostępna wysokości: 1640, 2240 2640 mm - Stopa: 140x140x5 mm (przyspawana, z 3 otworami kotwienia)
- Powłoka: malowane proszkowo farbą epoksydowo-poliestrową (do użytku wewnętrznego)
- Kolory:
- czarny (RAL 9005)
- żółty (RAL 1021)
- szary (RAL 7035)
- niestandardowe (na zamówienie)
Zalety:
- Nowe stopy przyspawane do słupka z trzema punktami kotwienia oraz obejmy mocujące skracają czas instalacji nawet o 25%, co przekłada się na oszczędność czasu i kosztów.

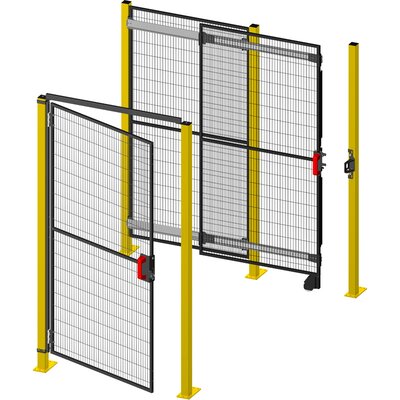

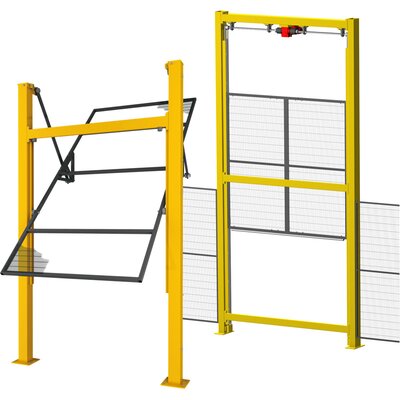

- Wszechstronność: system można dostosować dla różnych zastosowań przemysłowych (za pomocą szerokiej gamy akcesoriów, paneli i drzwi )
- Gładkie słupki bez otworów na żadnej ze stron prezentują się estetycznie i ułatwiają ewentualną wymianę w dowolnym punkcie wygrodzenia, co zwiększa elastyczność systemu/li>
- Przyspawana stopa z trzema punktami kotwienia zapewnia najlepsze mocowanie do podłoża, a możliwość regulacji kąta nachylenia słupka pozwala na kompensację nierówności podłogi
- Intuicyjny i prosty montaż
- Wysoka jakość wykonania
- Zgodność z normą EN ISO 14120
- Rama: 20 x 20 mm
- Siatka: 20 x 100 x 3 mm
- Lakierowanie: proszkowe epoksydowo-poliestrowe (do użytku wewnętrznego)
Wymiary
Szerokość: 200, 300, 700, 800, 1 000, 1 200, 1 500 mm
Wysokość: 1 480, 2 080, 2 480 mm
- Kolumna: 40 x 40 x 2 mm lub 60 x 60 x 2 mm
- Stopa: Stal tłoczona 140 x 140 x 5 mm z 3 otworami do montażu do podłoża

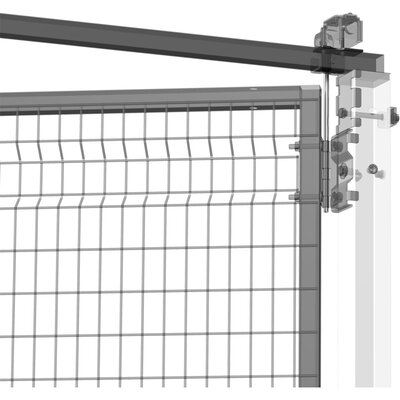

- Panele łączone ze słupkami za pomocą uchwytów CLIP
- Lakierowanie: proszkowe epoksydowo-poliestrowe (do użytku wewnętrznego)
Wymiary
Wysokość: 1 640, 2 240, 2 640 mm
Satech zapewnia, że wszystkie nasze systemy wygrodzeń bezpieczeństwa są zgodne z obowiązującymi normami międzynarodowymi, w tym EN ISO 14120 i EN ISO 13857, co gwarantuje ich wysoką jakość, funkcjonalność i pełne bezpieczeństwo użytkowników. Dzięki temu nasze produkty spełniają wymagania dotyczące projektowania, wytrzymałości oraz ochrony przed dostępem do stref niebezpiecznych.
EN ISO 14120 (Wyciąg)
Ogólne wymagania dotyczące projektowania i budowy osłon stałych i ruchomych.
Usuwanie
EN ISO 14120-5.3.9
Części konstrukcyjne wygrodzeń bezpieczeństwa Satech zostały zaprojektowane w sposób umożliwiający ich usunięcie jedynie przy użyciu narzędzi, co zapobiega łatwemu demontażowi i zapewnia trwałość oraz bezpieczeństwo konstrukcji.
Sztywność
EN ISO 14120-5.4.3
Wygrodzenia Satech są projektowane tak, aby ramy osłon i materiały wypełniające tworzyły sztywną i stabilną konstrukcję, eliminując ryzyko odkształceń oraz zapewniając bezpieczeństwo użytkowania.
Zabezpieczenie przed wspinaniem
EN ISO 14120-5.18
Konstrukcja paneli wygrodzeń Satech, w tym gęsta siatka i brak poziomych elementów, zapobiega wspinaniu się na osłonę, zgodnie z wymaganiami normy.
Ergonomia
EN ISO 14120, 5.2.5.3
Systemy wygrodzeń Satech uwzględniają zasady ergonomii, co zwiększa komfort użytkowania, zmniejsza obciążenie fizyczne operatorów i wpływa na poprawę bezpieczeństwa w miejscu pracy.
Wytrzymałość
EN ISO 14120, 5.4.2
Wygrodzenia Satech charakteryzują się dużą odpornością na uderzenia i wibracje dzięki solidnym podstawom oraz mocnej konstrukcji, co zapewnia ich długotrwałą trwałość w trudnych warunkach.
Redukcja hałasu
EN ISO 14120, 5.16
Materiały użyte w konstrukcji wygrodzeń Satech zostały dobrane tak, aby redukować hałas i wibracje oraz minimalizować efekty rezonacji, co poprawia komfort pracy w otoczeniu maszyn.
Widoczność maszyny
EN ISO 14120-5.9
W przypadku potrzeby obserwacji pracy maszyny przez osłonę, wygrodzenia Satech są wykonane z materiałów o odpowiednich właściwościach optycznych. Siatki posiadają odpowiednią wielkość oczek oraz kolor, zapewniając dobrą widoczność i bezpieczeństwo operatorów.
EN ISO 13857 (Wyciąg)
Odległości bezpieczeństwa zapobiegające sięganiu kończyn górnych i dolnych do stref niebezpiecznych.
Sięganie ponad konstrukcję ochronną
EN ISO 13857, 4.2.2
Konstrukcja wygrodzeń Satech zapobiega sięganiu kończynami do stref niebezpiecznych, zgodnie z wymaganiami normy, dzięki odpowiedniej wysokości osłon.
Sięganie przez otwory o regularnym kształcie
EN ISO 13857, 4.2.4.1
Wygrodzenia Satech projektowane są w taki sposób, aby odległości między elementami konstrukcji zapobiegały sięganiu kończynami przez otwory o regularnym kształcie, zapewniając bezpieczeństwo użytkownika.
Dostęp kończynami dolnymi
EN ISO 13857, 4.3
Systemy wygrodzeń Satech zapewniają odpowiednie odległości, które uniemożliwiają dostęp kończyn dolnych do stref niebezpiecznych, zgodnie z normą.
