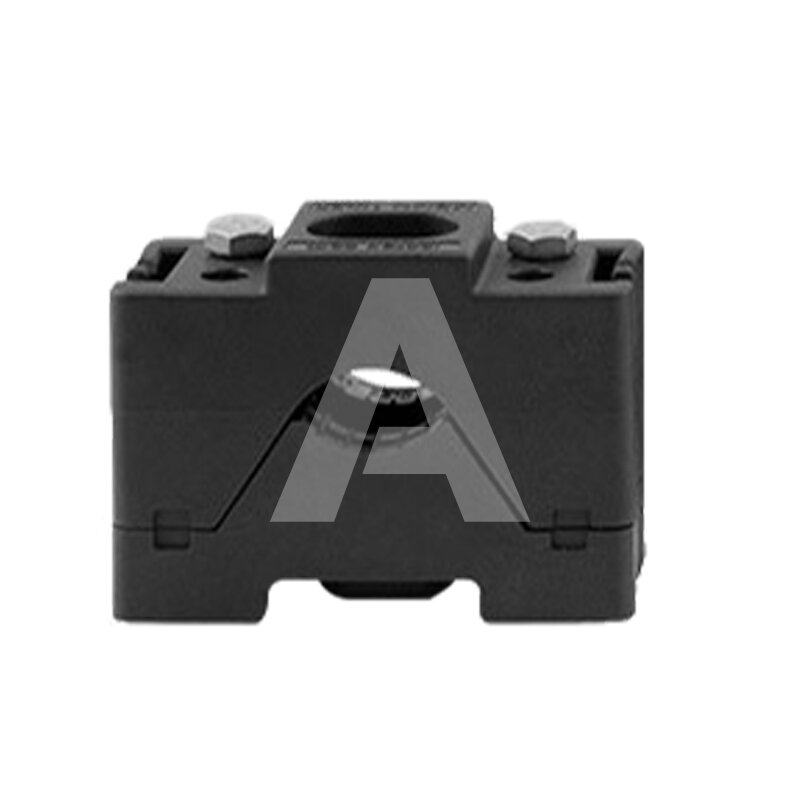

Modułowy zacisk kablowy, MSMC 10-22 Set A

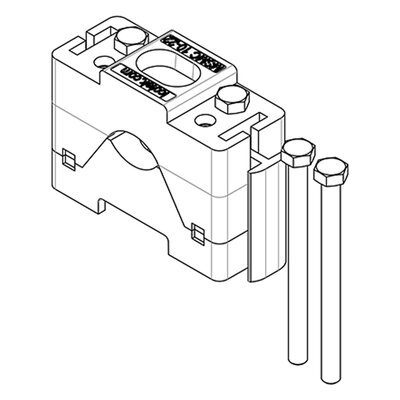

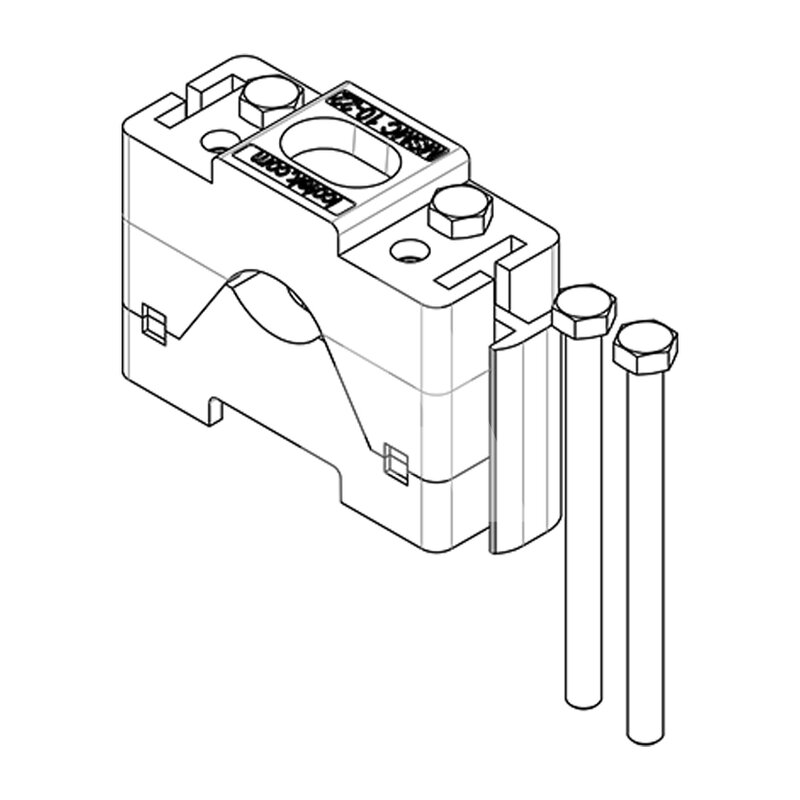

Modułowy zacisk kablowy, MSMC 10-22 Set A - rysunek

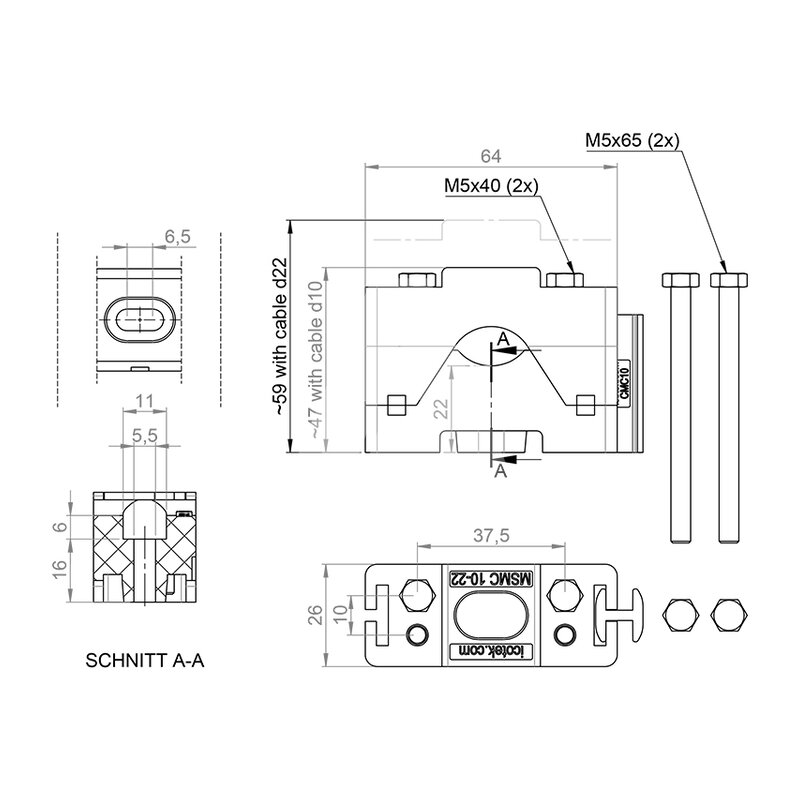

Modułowy zacisk kablowy, MSMC 10-22 Set A - schemat
Modułowy zacisk kablowy, MSMC 10-22 Set A , dodatkowe 1
Modułowy zacisk kablowy, MSMC 10-22 Set A - aplikacja 1
Modułowy zacisk kablowy, MSMC 10-22 Set A - aplikacja 2
Modułowy zacisk kablowy, MSMC 10-22 Set A , zdjęcie 7

Modułowy zacisk kablowy MSMC, zakres 10-22 mm, typ A, ze śrubami M5x40 + M5x65, 32400

Symbol produktu: IC-32400000000000
Generuj informacje o produkcie
Porównaj produkt
Producent ICOTEK
Kod producenta 32400
Typ MSMC
Typ produktu Zacisk kablowy
Długość [mm] 64
Szerokość [mm] 26
Głębokość [mm] 41
Zakres mocowania 1x10-22 mm
Maksymalna liczba przewodów 1
Liczba otworów na śruby 1
Średnica otworów na śruby [mm] 5,2
Sposób mocowania Śrubowy
Materiał Poliamid
Kolor Czarny
Numer RAL 9005
Zakres temperatury [°C] -40..140
Klasa palności materiału izolacyjnego zgodna z UL94 ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. V0
Bezhalogenowe ⓘProdukty bezhalogenowe to wyroby, które nie zawierają związków pochodzących z pierwiastków takich jak jod, chrom, fluor czy brom. W przypadku spalania, takie wyroby nie emitują toksycznych i korozyjnych gazów. Tak
Ilość sztuk w opakowaniu 5
Rozwiń listę atrybutów

Modułowy zacisk kablowy, model 32400.

Modułowy zacisk kablowy MSMC służy do łatwego, szybkiego i bezpiecznego mocowania kabli, rur i innych elementów cylindrycznych. Podłużne i poprzeczne grzbiety powierzchni nośnej służą do absorbowania sił skręcających i rozciągających. Centralny punkt montażowy (otwór szczelinowy) zapewnia wysoki stopień elastyczności na wielu płaszczyznach. Zaletą zacisku MSMC typu A jest jego modułowa budowa i można go łatwo go rozszerzyć, układając jeden na drugim lub w szeregu. Za pomocą specjalnej nasadki CMC można łączyć ze sobą różne zakresy mocowania. Zestaw A zawiera zacisk kablowy (górną i dolną część), łącznik i dwie krótkie śruby z łbem sześciokątnym i dodatkowo dwie długie śruby z łbem sześciokątnym. Zacisk kablowy może być łączony z nakładką przesuwną w celu opcjonalnego montażu na szynie C.

Cechy:

  • Materiał: poliamid
  • Kolor: czarny
  • Sposób mocowania: śrubowy
  • Wymiary: 64x26x41 mm
  • Zakres mocowania: 1x10-22 mm
  • Montaż na powierzchni płaskiej lub na szynie C
  • Zakres temperatury pracy: od -40°C do 140°C
  • Klasa palności: UL94-V0

Zalety:

  • Modułowa konstrukcja: zaciski kablowe można ustawiać poziomo obok siebie i/lub pionowo jeden na drugim
  • Duży zakres mocowania
  • Różne opcje montażu
  • Wysoka odporność na czynniki atmosferyczne i promieniowanie UV
  • Nie zawiera silikonu i halogenu
  • Odporność na wibracje
  • Rowki w połowie obudowy umożliwiają absorpcję sił rozciągających i skręcających
  • Blokada obrotu podczas montażu za pomocą dwóch śrub
  • Normy: IEC 61914, HL3 EN 45545-2,
  • Certyfikaty: ECOLAB, RoHS, REACH
