Złącze śrubowe 2,5 mm², 3-piętrowe, beżowe, TLS.2

Symbol produktu: I-TL1000000000200

Generuj informacje o produkcie

Zapytaj o produkt

Napisz wiadomość 61 849 80 47

Producent	CABUR
Kod producenta	TL100
Typ złącza	3-piętrowe
Przekrój znamionowy kabla [mm²]	2,5
Przekrój przyłączanego kabla wielożyłowego [mm²]	0,2..4
Przekrój przyłączanego kabla jednodrutowego [mm²]	0,2..4
Przekrój przyłączanego kabla linkowego bez końcówki tulejkowej [mm²]	0,2..4
Przekrój przyłączanego kabla linkowego z końcówką tulejkową [mm²]	0,2..2,5
Szerokość [mm]	6,2
Długość [mm]	62,5
Wysokość przy najniższym sposobie montażu [mm]	52
Długość odizolowania [mm] Długość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów.	8
Szerokość/rozmiar rastra [mm] W złączach przemysłowych termin ""raster"" odnosi się do rozstawu (odległości) pomiędzy środkami sąsiadujących pinów lub kontaktów w złączu. Raster jest zazwyczaj wyrażany w milimetrach (mm) i jest kluczowym parametrem projektowym, ponieważ decyduje o kompatybilności złącza z określonymi płytkami drukowanymi (PCB) i innymi komponentami.	6,2
Kolor	Beżowy
Kolor lampy	Brak
Materiał elementu izolacyjnego	Tworzywo termoplastyczne
Prąd znamionowy In [A]	24
Prąd znamionowy po zamontowaniu mostka [A]	24
Napięcie znamionowe [V]	250
Standardowa wartość momentu obrotowego dokręcania [Nm]	0,4
Maksymalna wartość momentu obrotowego dokręcania [Nm]	0,8
Znamionowe napięcie udarowe [kV]	4
Liczba poziomów	3
Liczba zacisków na poziom	2
Możliwość mostkowania	Tak
Wewnętrzne piętra zmostkowane	Nie
Mostek przełączalny (rozłączny)	POS/41
Mostek wielopolowy PMP 250 mm	PMP/02
Mostek 2-polowy	PM/20/2
Mostek 3-polowy	PM/30/3
Mostek 5-polowy	PM/30/5
Mostek 10-polowy	PM/30/10
Śruby i tuleje do mostka PMP	CPM/21
Pozycja połączenia	Z boku/boczny
Płytka działowa	DFU/3
Płytka końcowa	TLS/PT
Wymagana płytka zamykająca	Tak
Rodzaj połączenia elektrycznego 1	Połączenie śrubowe
Rodzaj połączenia elektrycznego 2	Połączenie śrubowe
Sposób montażu	Szyna montażowa DIN TH-35mm
Zakres temperatury pracy [°C]	-40..100
Włączenie diody LED	Nie
Z połączeniem PE	Nie
Z połączeniem ekranowanym	Nie
Z funkcją zasilania	Nie
Funkcja rozłączająca	Nie
AWG	20 - 12
Gauge	A3
Stopień zanieczyszczenia Stopień zanieczyszczenia to klasyfikacja stosowana dla urządzeń elektrycznych i elektronicznych, takich jak złącza przemysłowe, czujniki, moduły interfejsowe itp., która określa poziom zanieczyszczeń mogących występować w środowisku, w którym te urządzenia są instalowane i eksploatowane. Wartość liczbowa (od 1 do 4) stopnia zanieczyszczenia wskazuje na poziom zagrożeń środowiskowych.	3
Dodatkowe uwagi	Do czujników
Oznaczenie CE Oznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska.	Tak
Certyfikat UL Certyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów.	Tak
Certyfikat ATEX Certyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska.	Tak
Klasa palności materiału izolacyjnego zgodna z UL94 Klasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie.	V0
Ilość sztuk w opakowaniu	200
Jednostka sprzedażowa	Sztuki

Rozwiń listę atrybutów

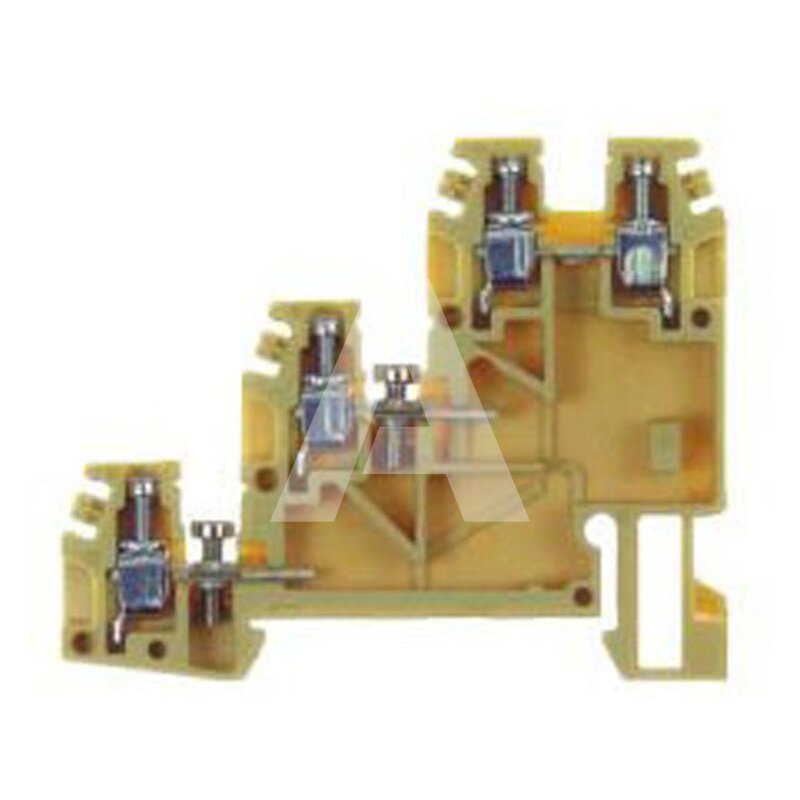

Złącze śrubowe, model TLS.2.

Kolor: beżowy, wymiary: 6,2x62,5x52 mm, materiał elementu izolacyjnego: tworzywo termoplastyczne, rozmiar rastra: 6,2 mm.

Złącza gwarantują pewne połączenie kabli elektrycznych w szafach sterowniczych. Doskonale sprawdzają się w aplikacjach, gdzie jest potrzebna duża ilość połączeń, a jednocześnie jest mało miejsca. Szeroko stosowane w automatyce przemysłowej.

Cechy:
