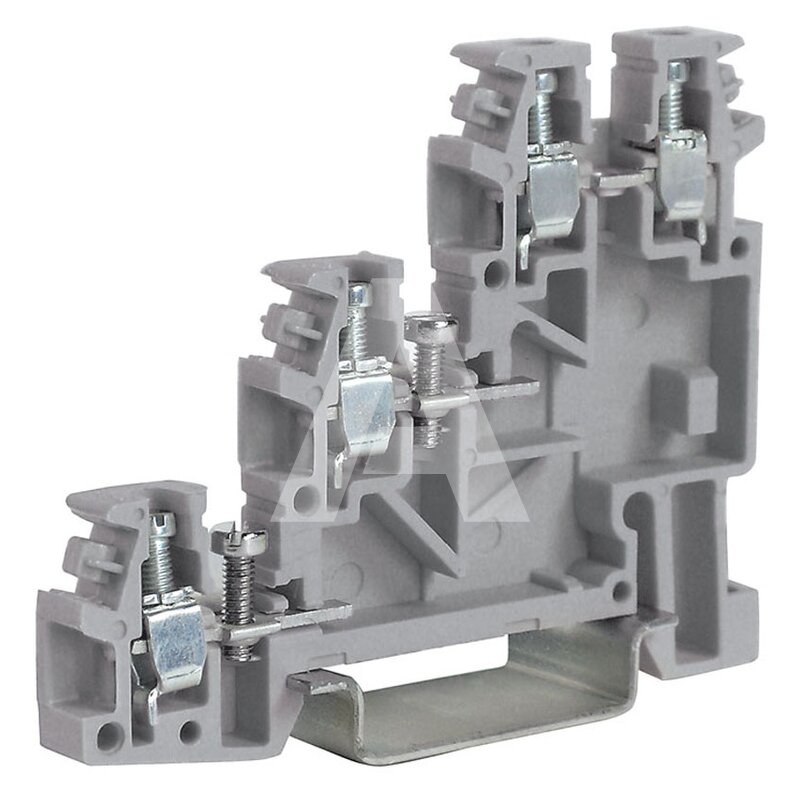

Złącze śrubowe 2,5 mm², 3-piętrowe, szare, TLS.2/GR
Generuj informacje o produkcie
Porównaj produkt
Zapytaj o produkt
Zapytaj o produkt
| Producent | CABUR |
| Kod producenta | TL100GR |
| Typ złącza | 3-piętrowe |
| Przekrój znamionowy przewodu [mm²] | 2,5 |
| Przekrój przyłączanego przewodu wielożyłowego [mm²] | 0,2..4 |
| Przekrój przyłączanego przewodu jednodrutowego [mm²] | 0,2..4 |
| Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm²] | 0,2..4 |
| Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm²] | 0,2..2,5 |
| Szerokość [mm] | 6,2 |
| Długość [mm] | 62,5 |
| Wysokość przy najniższym sposobie montażu [mm] | 52 |
| Długość odizolowania [mm] ⓘDługość odizolowania przewodu odnosi się do fragmentu kabla elektrycznego, który jest oczyszczony z izolacji, pozostawiając go gotowym do połączenia lub instalacji. Jest to istotne w instalacjach elektrycznych, ponieważ zapewnia odpowiednią powierzchnię do bezpiecznego i skutecznego łączenia przewodów. | 8 |
| Szerokość/rozmiar rastra [mm] ⓘW złączach przemysłowych termin ""raster"" odnosi się do rozstawu (odległości) pomiędzy środkami sąsiadujących pinów lub kontaktów w złączu. Raster jest zazwyczaj wyrażany w milimetrach (mm) i jest kluczowym parametrem projektowym, ponieważ decyduje o kompatybilności złącza z określonymi płytkami drukowanymi (PCB) i innymi komponentami. | 6,2 |
| Kolor | Szary |
| Kolor lampy | Brak |
| Materiał elementu izolacyjnego | Tworzywo termoplastyczne |
| Prąd znamionowy In [A] | 24 |
| Prąd znamionowy po zamontowaniu mostka [A] | 24 |
| Napięcie znamionowe [V] | 250 |
| Standardowa wartość momentu obrotowego dokręcania [Nm] | 0,4 |
| Maksymalna wartość momentu obrotowego dokręcania [Nm] | 0,8 |
| Znamionowe napięcie udarowe [kV] | 4 |
| Liczba poziomów | 3 |
| Liczba zacisków na poziom | 2 |
| Możliwość mostkowania | Tak |
| Wewnętrzne piętra zmostkowane | Nie |
| Mostek przełączalny (rozłączny) | POS/41 |
| Mostek wielopolowy PMP 250 mm | PMP/02 |
| Mostek 2-polowy | PM/20/2 |
| Mostek 3-polowy | PM/30/3 |
| Mostek 5-polowy | PM/30/5 |
| Mostek 10-polowy | PM/30/10 |
| Śruby i tuleje do mostka PMP | CPM/21 |
| Pozycja połączenia | Z boku/boczny |
| Płytka działowa | DFU/3 |
| Płytka końcowa | TLS/PT/GR |
| Wymagana płytka zamykająca | Tak |
| Rodzaj połączenia elektrycznego 1 | Połączenie śrubowe |
| Rodzaj połączenia elektrycznego 2 | Połączenie śrubowe |
| Sposób montażu | Szyna montażowa DIN TH-35mm |
| Zakres temperatury pracy [°C] | -40..100 |
| Włączenie diody LED | Nie |
| Z połączeniem PE | Nie |
| Z połączeniem ekranowanym | Nie |
| Z funkcją zasilania | Nie |
| Funkcja rozłączająca | Nie |
| AWG | 20 - 12 |
| Gauge | A3 |
| Stopień zanieczyszczenia ⓘStopień zanieczyszczenia to klasyfikacja stosowana dla urządzeń elektrycznych i elektronicznych, takich jak złącza przemysłowe, czujniki, moduły interfejsowe itp., która określa poziom zanieczyszczeń mogących występować w środowisku, w którym te urządzenia są instalowane i eksploatowane. Wartość liczbowa (od 1 do 4) stopnia zanieczyszczenia wskazuje na poziom zagrożeń środowiskowych. | 3 |
| Dodatkowe uwagi | Do czujników |
| Oznaczenie CE ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. | Tak |
| Certyfikat UL ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. | Tak |
| Certyfikat ATEX ⓘCertyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. | Tak |
| Klasa palności materiału izolacyjnego zgodna z UL94 ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. | V0 |
| Ilość sztuk w opakowaniu | 200 |
| Jednostka sprzedażowa | Sztuki |
Rozwiń listę atrybutów
Złącze śrubowe, model TLS.2/GR.
Kolor: szary, wymiary: 6,2x62,5x52 mm, materiał elementu izolacyjnego: tworzywo termoplastyczne, rozmiar rastra: 6,2 mm.
Złącza gwarantują pewne połączenie przewodów elektrycznych w szafach sterowniczych. Doskonale sprawdzają się w aplikacjach, gdzie jest potrzebna duża ilość połączeń, a jednocześnie jest mało miejsca. Szeroko stosowane w automatyce przemysłowej.
Cechy:
- Typ złącza: 3-piętrowe
- Przekrój znamionowy przewodu: 2,5 mm²
- Prąd znamionowy In: 24 A
- Napięcie znamionowe: 250 V
- Piętra nie są wewnętrznie zamostkowane
- Mocowanie: szyna montażowa DIN TH-35mm
- Pozycja połączenia: boczna
- Połączenie elektryczne 1: połączenie śrubowe
- Połączenie elektryczne 2: połączenie śrubowe
