Analizator mocy elektrycznej, PPA3550

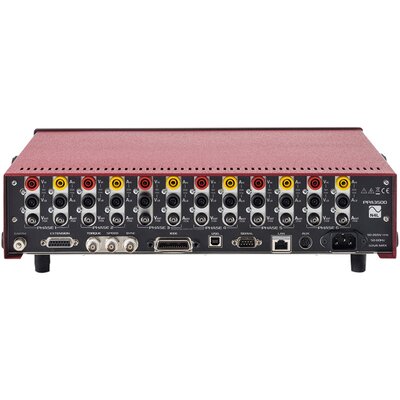

Analizator mocy wielofazowy, PPA3550 - dodatkowe

Analizator mocy elektrycznej, 5-fazowy, PPA3550

Symbol produktu: S-N4L-PPA3550-000
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 849 80 18

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent ASTAT
Kod producenta PPA3550
Typ Analizator mocy elektrycznej
Typ produktu Analizator mocy elektrycznej
Liczba faz 5
Dokładność podstawowa V [%] 0,04
Dokładność podstawowa A [%] 0,04
Dokładność podstawowa mocy VA [%] 0,06
Zakres częstotliwości DC 1 MHz
Bezpośredni pomiar prądu do [Arms] 30
Liczba zakresów prądowych 8
Bezpośredni pomiar napięcia 2500 Vpk (1 kVrms)
Liczba zakresów napięciowych 8
Tryb graficzny oscyloskopu Tak
Tryb diagramów wektorowych Nie
Master-Slave Nie
Pomiar prądów rozruchowych Tak
Pomiar mocy czuwania (Standby) Tak
Analiza sprawności napędów z PWM Tak
Pomiar strat transformatorów mocy Tak
Tryb pomiarowy IEC61000 Nie
Analiza interharmonicznych Nie
Moment obrotowy/prędkość Tak
Harmoniczne do 100
Dokładność pomiaru fazy 0,005°
Współczynnik szczytu (CF) 20 (napięcie i prąd)
Częstotliwość próbkowania 1 Mpróbek/sek
Liczba rekordów rejestratora RAM 5M
Pamięc wewnętrzna 500 MB
Okno rejestratora [ms] 5
Złącza RS232, USB, LAN, GPIB
Wyświetlacz Podwójny 480x272 Full colour TFT
Wysokość [mm] 92
Szerokość [mm] 404
Głębokość [mm] 346
Masa [kg] 8,8
Zasilanie 90..265 Vrms, 50..60 Hz, 50 VAmax
Kalibracja Akredytowana UKAS (ISO17025) kalibracja (55-850Hz), standardowa szerokopasmowa kalibracja (DC - 2MHz) bez akredytacji UKAS
Jednostka sprzedażowa Sztuki
Rozwiń listę atrybutów

Wielofazowy analizator mocy serii PPA3500 firmy Newtons4th stosuje unikalną technikę analizy, pozwalającą na wykonywanie pomiarów w czasie rzeczywistym bez przerw w danych z przetwornika ADC. Ten wydajny analizator rejestruje, przechowuje, przetwarza i usuwa próbki sygnału, zapewniając, że żadne zdarzenie nie zostanie pominięte, co jest istotne dla dokładnych pomiarów przebiegów asynchronicznych. Przeznaczony w szczególności do badań dotyczących falowników (napędów silnikowych). Jest wyposażony w dwa oddzielne wyświetlacze obok siebie w jednej obudowie. Może być także montowany w szafach rack. Zawiera wszystkie niezbędne do pomiarów interfejsy i złącza. Mierzone wielkości: W, VA, Var, współczynnik mocy, V&A – rms, uśredniona wartość skuteczna, AC, DC, peak, surge, współczynnik szczytu, współczynnik kształtu, konwersja gwiazda-trójkąt, konwersja trójkąt-gwiazda.

Cechy:

  • Liczba faz: 5
  • Zakres częstotliwości: DC 1 MHz
  • Złącza: RS232, USB, LAN, GPIB
  • Wyświetlacz: Podwójny 480x272 Full colour TFT
  • Wymiary: 92x404x346 mm
  • Wersja do pomiaru standardowych prądów
  • Zastosowanie:
    - projektowanie i badanie falowników do ogniw słonecznych
    - analiza mocy w trybie czuwania ‘Standby’ wg. EN50564 i IEC62301
    - analiza sprawności sterowników LED
    - analiza napędów silnikowych elektrycznych o zmiennej prędkości
    - analiza sprawności przetworników AC/DC
    - analiza parametrów układów zasilania gwarantowanego (UPS)
    - analiza parametrów jakości energii elektrycznej
    - analiza parametrów komponentów wysokoczęstotliwościowych/układów elektroniki siłowej

Zalety:

  • Najwyższa w klasie dokładność pomiaru mocy w szerokim zakresie częstotliwości
  • Bardzo wysoka dokładność pomiaru fazy
  • Tryb badania falowników z PWM dla łatwego i wygodnego ustawienia parametrów analizatora
  • Wysoka wydajność
  • Każdy analizator posiada certyfikat wzorcowania wg. ISO17025 (UKAS)
  • Intuicyjny interfejs użytkownika: przyciski szybkiego dostępu do funkcji pomiarowych oraz klawiatura alfanumeryczna
