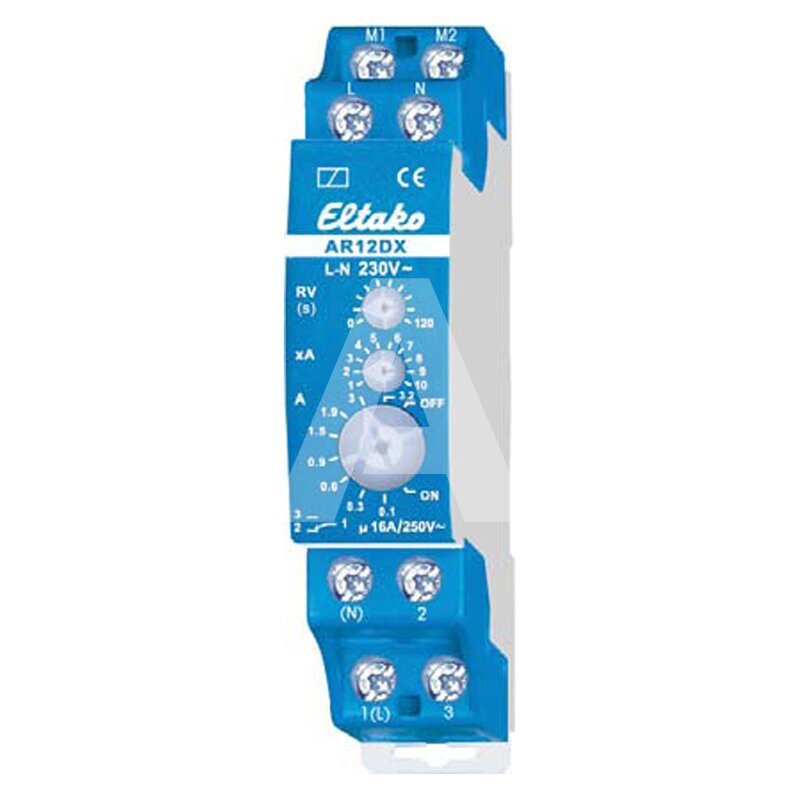

Przekaźnik prądowy, AR12DX-230 V
Generuj informacje o produkcie
Porównaj produkt
Zapytaj o produkt
Zapytaj o produkt
| Producent | ELTAKO |
| Kod producenta | AR12DX-230V |
| Seria | 14 |
| Znamionowe napięcie sterowania Us dla AC 50 Hz [V] | 230 |
| Znamionowe napięcie sterowania Us dla AC 60 Hz [V] | 230 |
| Napięcie znamionowe [V] | 230 |
| Maksymalne napięcie łączeniowe [V] | 250 |
| Rodzaj napięcia sterowania | AC |
| Prąd znamionowy [A] | 16 |
| Zakres pomiarowy prądu [A] | 0,1..32 |
| Maksymalny prąd załączania [A] | 16 |
| Liczba styków przełącznych | 1 |
| Konfiguracja styków | SPDT |
| Materiał styku | AgSnO2 |
| Sposób montażu | DIN |
| Pobór mocy VA (50 Hz)/W | 2000 W (lampy żarowe i halogenowe), 1000 VA (śweitlówki nieskompensowane), 1000 VA (śweitlówki skompensowane), 15 x 7 W (Kompaktowe lampy fluorescencyjne z EVG), 10 x 20 W (lampami energooszczędnymi ESL) |
| Wyświetlacz LCD | Nie |
| Wielkość kontrolowana | Natężenie prądu |
| Źródło zasilania | Zewnętrzne |
| Opcje | Załączanie styku przy określonym natężeniu prądu, opóżnienie załączenia od 0 do 120 sekund |
| Zakres zliczania/zakres kontrolowanej wielkości | Natężenie prądu od 0,1 A do 32 A |
| Zakres temperatury pracy [°C] | -20..50 |
Rozwiń listę atrybutów
Przekaźnik prądowy AR12DX-230 V. Najnowocześniejsza technologia hybrydowa łączy zalety elektronicznego sterowania nie obciążającego z wysoką wydajnością specjalnych przekaźników. Podstawa prądu A zostanie ustawiona za pomocą dolnego przełącznika obrotowego A. Poniższe podstawowe wartości można wybrać: 0,1 A, 0,3 A, 0,6 A, 0,9 A, 1,5 A, 1,9 A, 3,0 A i 3,2 A. Mnożnik xA zostanie ustawiony za pomocą środkowego przełącznika obrotowego xA i oferuje wartości od 1 do 10. Tak więc prądy począwszy od 0,1 A (podstawa prądu 0,1 A i mnożnik 1) można ustawić. Opóźnienie wyłączenia RV można ustawić za pomocą górnego przełącznika obrotowego RV w zakresie od 0 do 120 sekund. Histereza jest definiowana jako około. 25%. Wskazanie stanu za pomocą diody LED. Wejście pomiarowe M1-M2 jest elektrycznie odizolowane od zasilania L-N i zestyku 1 (L) - 2 / 3. Wartości odniesienia większe niż 32 A mogą być dostosowane przez zewnętrzny transformator pomiarowy.
