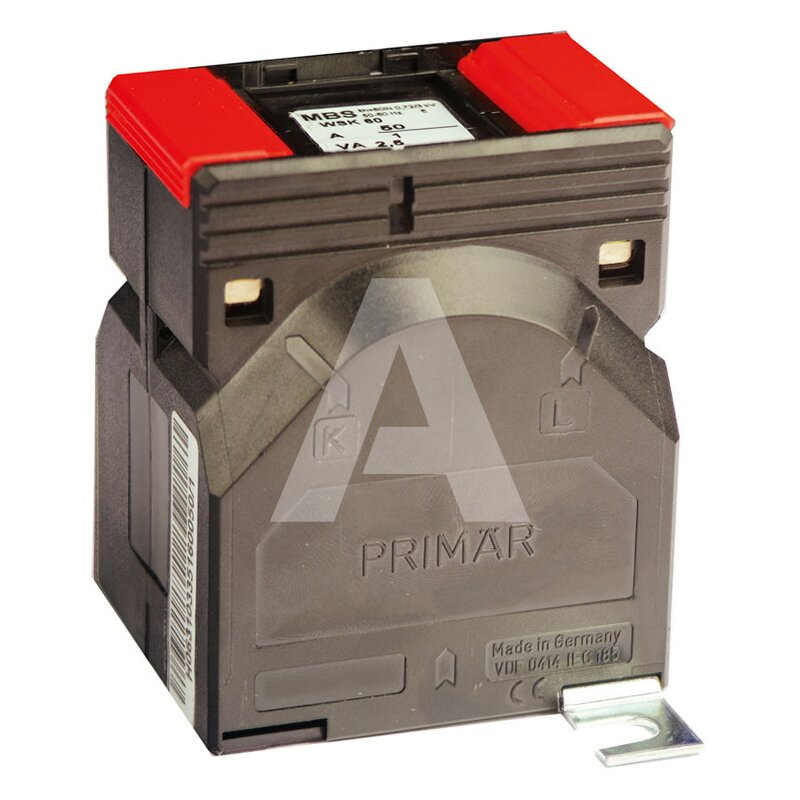

Przekładnik prądowy nn WSK, 35054

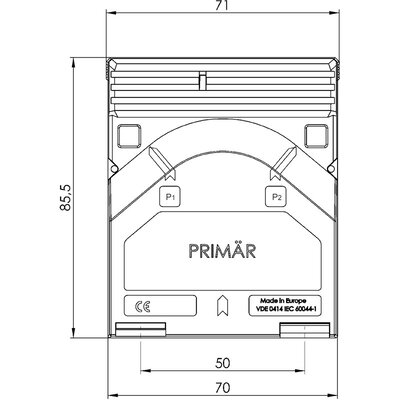

Przekładnik prądowy nn WSK, 35054 - schemat 1

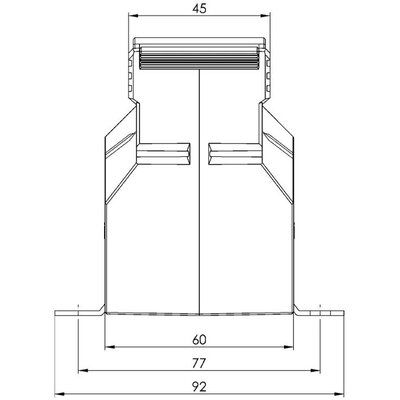

Przekładnik prądowy nn WSK, 35054 - schemat 2

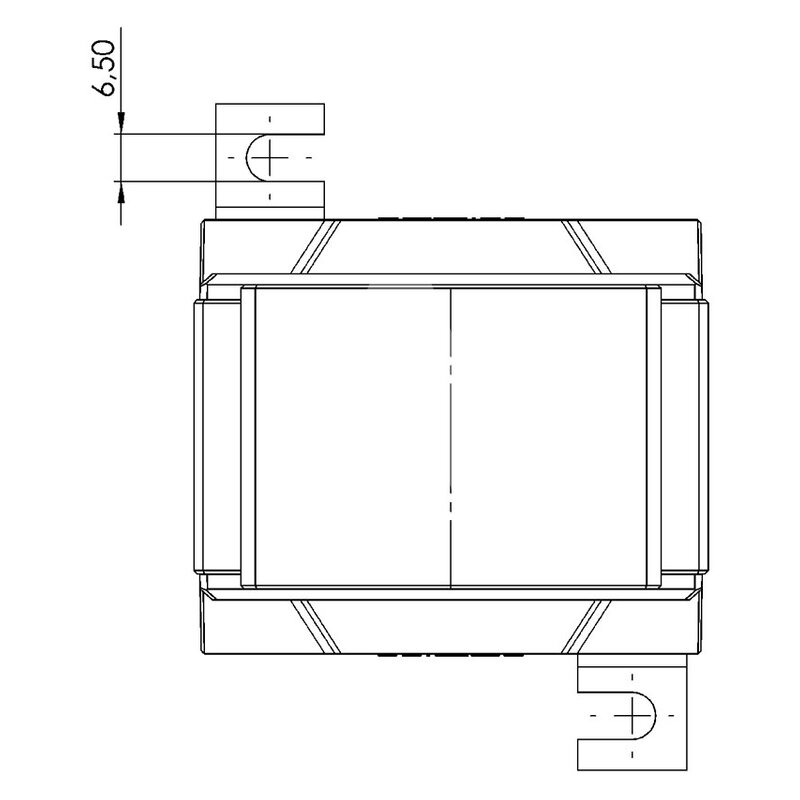

Przekładnik prądowy nn WSK, 35054 - schemat 3

Przekładnik prądowy nn WSK 60, 20/5 A, 5 VA, kl. 1, 35054

Symbol produktu: MBS-35054-0000000
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 849 80 56

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent MBS
Kod producenta 35054
Typ 60
Seria WSK
Typ produktu Przekładnik z uzwojeniem pierwotnym
Wysokość [mm] 88,5
Szerokość [mm] 70
Głębokość [mm] 60
Prąd pierwotny 1 [A] 20
Wartość wtórna 5 A
Moc [VA] 5
Klasa dokładności ⓘKlasa dokładności – dopuszczony błąd urządzenia pomiarowego w znamionowych warunkach pracy. 1
Oznaczenie CE ⓘOznaczenie CE potwierdza, że produkt spełnia wymagania unijne dotyczące zdrowia i bezpieczeństwa użytkownika oraz ochrony środowiska. Tak
Certyfikat UL ⓘCertyfikat UL potwierdza atest niezależnego amerykańskiego laboratorium, zapewniający, że produkt spełnia określone wymogi bezpieczeństwa. Dotyczy elektroniki i innych elementów i urządzeń elektrycznych, w celu ograniczenie ryzyka pożaru i porażenia elektrycznego podczas użytkowania produktów. Nie
Certyfikat ATEX ⓘCertyfikat ATEX jest dokumentem, wymaganym dla systemów ochronnych i urządzeń przeznaczonych do użytku w strefach zagrożonych wybuchem. Norma europejska. Nie
Certyfikat RoHS ⓘCertyfikat RoHS potwierdza zgodność produktu z dyrektywą Unii Europejskiej, ograniczającą obecność szkodliwych substancji w produktach elektrycznych i elektronicznych, takich jak ołów, kadm, rtęć, sześciowartościowy chrom (Cr) 6+, PBB, PBDE. Zapewnia, że produkty są bezpieczne dla użytkowników i środowiska. Tak
Jednostka sprzedażowa Sztuki
Rozwiń listę atrybutów

Przekładnik prądowy nn WSK, z uzwojeniem pierwotnym, typ 60, model 35054.

Prąd pierwotny: 20 A, wartość wtórna: 5 A, moc: 5 VA, klasa dokładności: 1.

Przekładniki prądowe niskiego napięcia są inaczej transformatorami jednofazowymi i umożliwiają pomiar dużych prądów za pomocą mierników o mniejszych zakresach pomiarowych. Mają osobne zaciski na uzwojenie pierwotne i osobne zaciski na uzwojenie wtórne. Przekładniki z uzwojeniem pierwotnym umożliwiają bardzo dokładny pomiar prądu pierwotnego od najniższych wartości.

Cechy:

  • Kompaktowe wymiary
  • Obudowa: wykonana z tworzywa poliwęglanowego o wysokiej odporności mechanicznej, zgrzewana za pomocą ultradźwięków, trudno zapalna i samogasząca wg normy UL94V0
  • Montaż w obwodach prądowych układów zasilających (możliwość montażu na szynę DIN za pomocą dodatkowych uchwytów)
  • Ma podwójne śruby niklowane (M5x10 mm)
  • Przekrój przewodu pierwotnego: w izolacji max. 4 mm2, bez izolacji max. 6 mm2, z końcówką kablową max. 8 mm2
  • Zabezpieczenie zacisków wtórnych uchylnymi osłonami przed ewentualnym dotykiem
  • Do zastosowań wnętrzowych
  • Zgodność z normą: PN-EN61869-2
