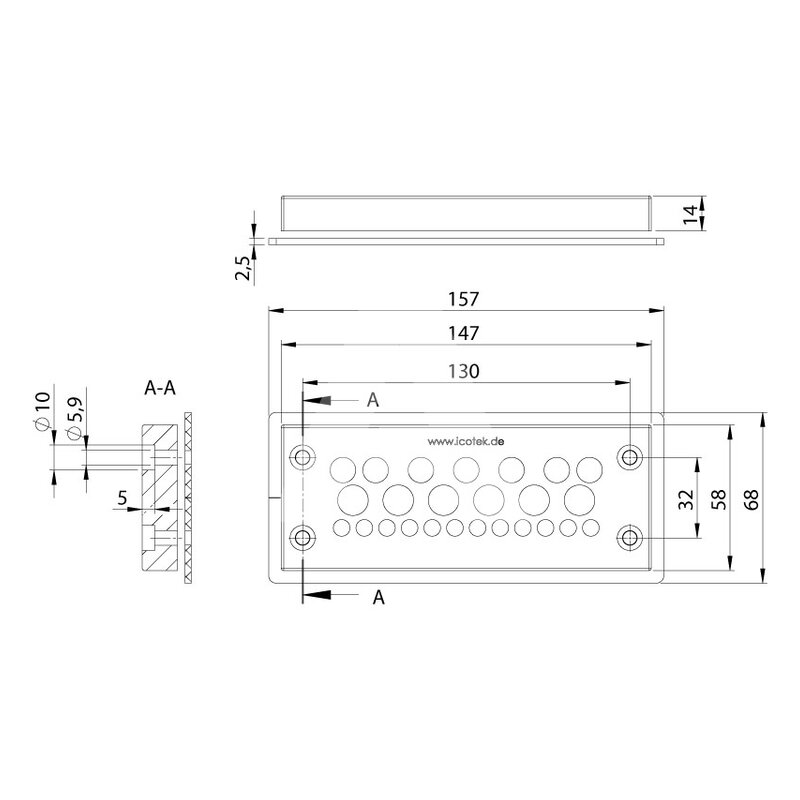

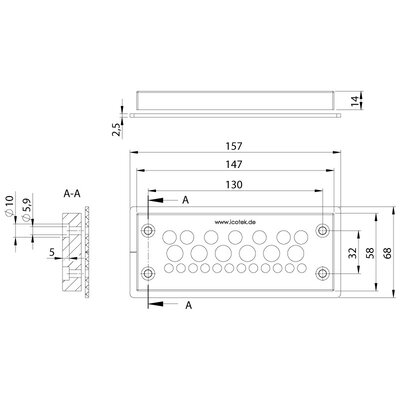

Przepust kablowy z uszczelnieniem ogniowym 99300.022 - schemat
Przepust kablowy niedzielony z uszczelnieniem ogniowym KEL-DPZ 24-BS, na 25 przewodów, 99300.022
Przepust kablowy z uszczelnieniem ogniowym 99300.022

Przepust kablowy niedzielony z uszczelnieniem ogniowym KEL-DPZ 24-BS, na 25 przewodów, 99300.022

Symbol produktu: IC-99300-022-0000
Generuj informacje o produkcie
Porównaj produkt

Zapytaj o produkt

Napisz wiadomość 61 840 47 22

Zapytaj o produkt

Uzupełnienie informacji pozwoli na szybsze zweryfikowanie firmy i uwzględnienie ustalonych warunków handlowych
Producent ICOTEK
Kod producenta 99300.022
Typ KEL-DPZ 24-BS
Seria KEL
Typ produktu Przepust kablowy niedzielony z uszczelnieniem ogniowym
Hygienic Design ⓘHygienic design oznacza, że produkt jest zaprojektowany i wykonany w taki sposób i z takich materiałów, które zapobiegają gromadzeniu się zabrudzeń, a jednocześnie są łatwe w czyszczeniu. Stosuje się je w branżach wymagających wysokich standardów higieny, takich jak przemysł spożywczy i farmaceutyczny. Spełnia normy EHEDG i 3-A Sanitary Standards. Nie
Kształt Prostokątny
Materiał Polipropylen (PP)
Kolor Szary
Długość [mm] 147
Szerokość [mm] 58
Głębokość [mm] 14
Otwór instalacyjny [mm] 112x36
Maksymalna liczba przewodów 25
Zakres mocowania 12x3,2 - 6,5 mm, 7x4,8 - 9,7 mm, 6x7,5 - 12 mm
Zakres temperatury [°C] -40..100
Stopień ochrony (IP) ⓘStopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność obudowy urządzenia na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. IP54, IP55, IP64, IP65, IP66
Sposób montażu Śrubowy
Klasa palności materiału izolacyjnego zgodna z UL94 ⓘKlasa palności materiału izolacyjnego zgodna z UL94 klasyfikuje dany materiał (tworzywo sztuczne) w oparciu o stopień jego przepuszczalności i odporności na płomienie. V0
Ilość sztuk w opakowaniu 5
Jednostka sprzedażowa Sztuki
Rozwiń listę atrybutów

Przepust kablowy niedzielony z uszczelnieniem ogniowym KEL-DPZ 24-BS, model 99300.022.

Przepust kablowy wykonany z polipropylenu (PP), kolor: szary, montaż: śrubowy, wymiary: 147x58x14 mm. Za jego pomocą można przeprowadzić do 25 przewodów, zakres mocowania: 12x3,2-6,5 mm, 7x4,8-9,7 mm, 6x7,5-12 mm.

Przepusty kablowe zostały zaprojektowane do przeprowadzania standardowych przewodów (bez konektorów). Aby przeprowadzić przewód wystarczy wykonać niewielki otwór w gumowej membranie przepustu, a następnie wprowadzić przewód. Przewód jest wtedy natychmiast uszczelniony i przymocowany. Model KEL-DPU-BS wyróżnia się przede wszystkim solidną, wytrzymałą ramą i zwiększonym odciążeniem prowadzonych kabli. Dokładnie odpowiada wymiarom wycięcia w 24-stykowych standardowych złączach przemysłowych. Pęczniejące (spienione) uszczelnienia przeciwpożarowe IFPS, które są zamontowane z tyłu elementów przepustu kablowego, składają się z grafitu ekspandującego i w przypadku pożaru zwiększają swoją objętość wielokrotnie. Tworzy to barierę, która zapobiega przenikaniu płomieni i wysokiej temperatury z jednego pomieszczenia do drugiego przez najdłuższy możliwy okres.

Zalety:

  • Dopuszczone do stosowania w technice kolejowej (EN 45545-2, EN 45545-3, EN 1363-1 i EN 61373)
  • Wymagane tylko jedno uszczelnienie ogniochronne na każdy element przepustu kablowego
  • Wysoka stabilność, odporność na wibracje
  • Szybki i łatwy montaż
  • Duża gęstość upakowania kabli, szeroki wybór przepustów
  • Higieniczna konstrukcja - bez zagłębień gromadzących brud
